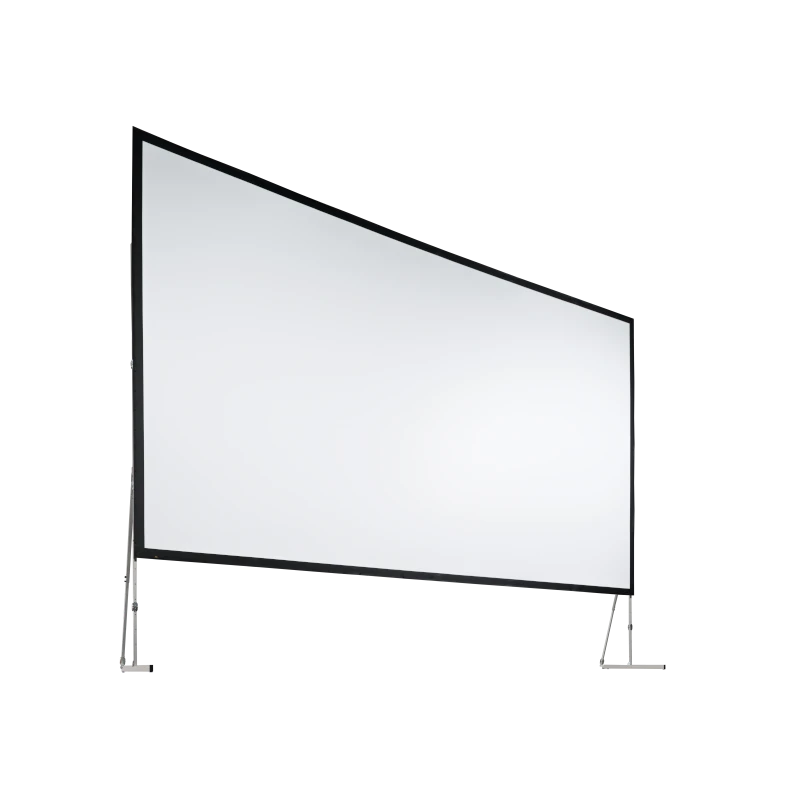

Die Monoblox 64 Aufprojektion im 4:3-Format mit einem Außenmaß von 386 × 294 cm (Nutzmaß 366 × 274 cm) ist eine großformatige mobile Projektionslösung für professionelle Anwendungen in der Event-, Touring- und Installationsbranche. Sie ist Teil der Monoblox-64-Systemfamilie, die speziell für hohe strukturelle Belastungen, große Bildflächen und anspruchsvolle Einsatzbedingungen entwickelt wurde.
Der zentrale technische Unterschied zur Monoblox 32 liegt in der Rahmenarchitektur. Während die 32er-Serie auf einem 32 × 32 mm Aluminiumprofil basiert, nutzt die Monoblox 64 ein 64 × 32 mm Profil. Diese asymmetrische Verstärkung entlang der Hauptachse führt zu einer deutlich höheren Biegesteifigkeit und Torsionsresistenz. In der Praxis bedeutet dies, dass sich der Rahmen auch bei großen Spannweiten deutlich weniger verformt und somit die geometrische Präzision der Projektionsfläche stabiler bleibt.
Strukturmechanik und Rahmenverhalten
Bei steigender Bildgröße nehmen mechanische Belastungen überproportional zu. Die Schwerkraft wirkt stärker auf horizontale Spannweiten, während gleichzeitig die Folienspannung gleichmäßig verteilt werden muss. Genau hier setzt die Monoblox 64 an: Durch das verstärkte Profil wird die Durchbiegung des Rahmens minimiert, wodurch die Planlage der Projektionsfläche auch bei nahezu 4 Meter Breite stabil gehalten werden kann.
Der Rahmen besteht aus hochpräzise extrudiertem Aluminium und ist als einteiliger Faltmechanismus konstruiert. Alle Gelenkpunkte sind integriert und werkzeuglos verriegelnd. Dadurch entfällt die Notwendigkeit loser Verbindungselemente, was sowohl die Aufbauzeit reduziert als auch das Fehlerrisiko im Live-Betrieb minimiert. Die Konstruktion ist auf wiederholte Montagezyklen im Touring-Alltag ausgelegt.
Einsatzcharakteristik und Skalierung
Mit einem Nutzmaß von 366 × 274 cm bewegt sich dieses System klar im großformatigen Segment mobiler Projektionstechnik. Es ist für Anwendungen konzipiert, bei denen klassische 32er-Systeme an ihre strukturellen Grenzen stoßen.
Typische Einsatzfelder sind:
- Hauptbühnen auf Konferenzen und Kongressen
- Touring-Produktionen mit großem Publikumsabstand
- Messeinstallationen mit großflächiger visueller Führung
- Corporate Events mit zentraler Bildprojektion
- AV-Produktionen mit hoher visueller Priorität
Die größere Fläche erhöht die Anforderungen an Stabilität, insbesondere bei erhöhten Aufstellpositionen oder bei Nutzung über Publikumsbereichen. Die Monoblox 64 ist genau für diese Szenarien optimiert.
Aufprojektion und Bildqualität
Die Leinwand ist für Frontprojektion ausgelegt. Der Projektor befindet sich vor der Projektionsfläche, wodurch eine direkte Lichtreflexion auf die spezielle Leinwandoberfläche erfolgt. Entscheidend für die Bildqualität sind dabei drei Faktoren: gleichmäßige Materialstruktur, homogene Spannung und stabile Rahmengeometrie.
Die verwendete Projektionsfolie ist darauf ausgelegt, Licht gleichmäßig zu streuen und gleichzeitig Hotspot-Effekte zu minimieren. In Kombination mit der hohen Rahmensteifigkeit der 64er-Serie wird eine konstante Bildgeometrie erreicht, selbst bei großformatigen Projektionen.
Gerade bei großen Leinwänden ist die Stabilität der Planlage entscheidend: Jede minimale Rahmenverformung würde sich sichtbar auf die Bildgeometrie auswirken. Die 64er-Struktur reduziert dieses Risiko signifikant.
Mechanik, Aufbau und Systemlogik
Der Aufbau erfolgt über ein integriertes Faltmechaniksystem. Der Rahmen entfaltet sich entlang definierter Gelenkpunkte und verriegelt automatisch in der finalen Geometrie. Dadurch entsteht ein reproduzierbarer Aufbauprozess ohne zusätzliche Einzelteile.
Trotz der größeren Dimension bleibt das System auf mobilen Einsatz ausgelegt. Die Konstruktion ist so gestaltet, dass sie in typischen Event-Workflows eingesetzt werden kann, bei denen Zeitdruck und Wiederholbarkeit zentrale Faktoren sind.
Der Transport erfolgt in verstärkten Case- oder Rollensystemen, die auf das höhere Gewicht und Volumen ausgelegt sind. Dadurch bleibt die Logistik innerhalb professioneller Rental-Strukturen effizient handhabbar.
Vergleich zur Monoblox 32
Im Vergleich zur 32er-Serie ergeben sich klare funktionale Unterschiede:
- Monoblox 32: optimiert für Mobilität, geringes Gewicht, schnelle Handhabung
- Monoblox 64: optimiert für Stabilität, große Bildflächen und strukturelle Sicherheit
Die 64er-Serie ist daher keine Alternative, sondern eine Erweiterung für größere technische Anforderungen. Besonders relevant wird sie dort, wo Bildbreite, Aufbauhöhe oder Umgebungsbedingungen höhere mechanische Anforderungen erzeugen.
Stand- und Fußsysteme
Für diese Größenklasse kommen verstärkte Standfußsysteme zum Einsatz, die auf die höhere Lastverteilung ausgelegt sind. Die Fußsysteme der 64er-Serie bieten erweiterte Höhen- und Stabilitätsoptionen im Vergleich zur 32er-Variante und ermöglichen damit auch den Einsatz in Bühnenkonfigurationen mit erhöhtem Sichtlinienbedarf.
