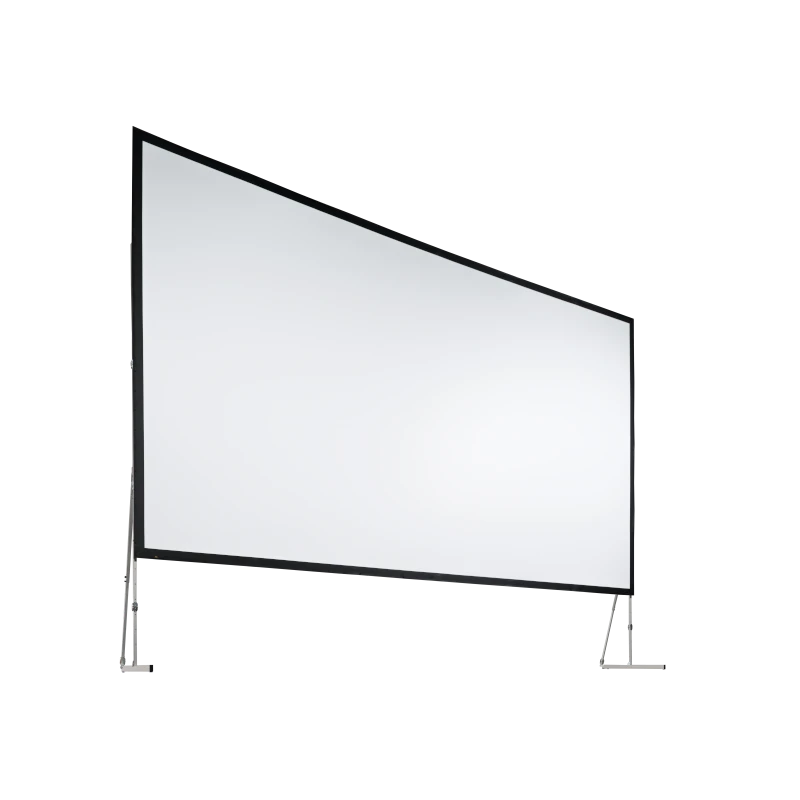

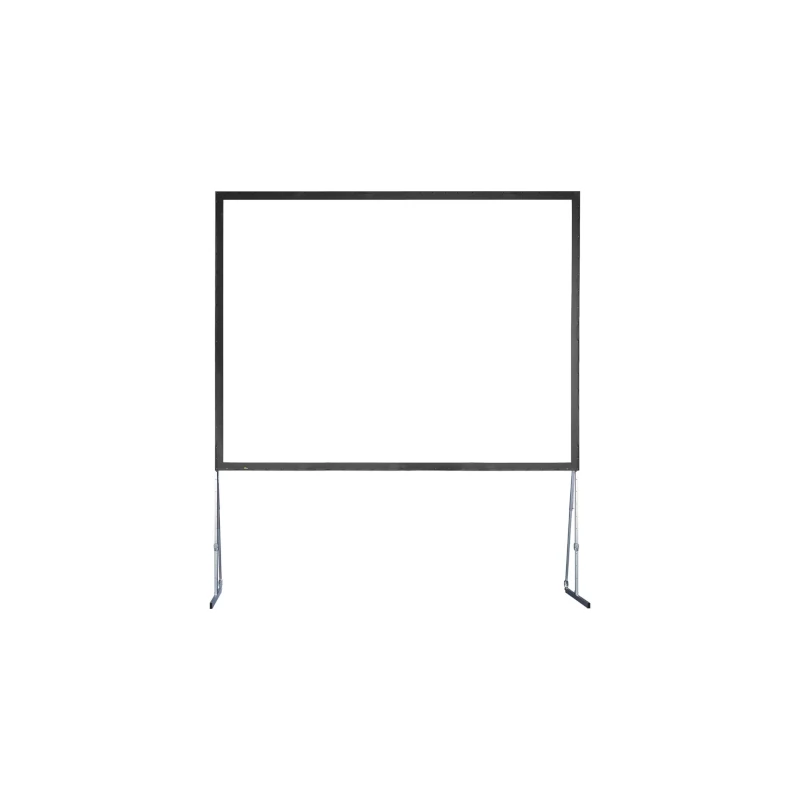

Die Monoblox 64 Aufprojektion im 4:3-Format mit einem Außenmaß von 447 × 340 cm (Nutzmaß 427 × 320 cm) gehört zu den großformatigen mobilen Projektionssystemen der Monoblox-64-Serie. Sie ist für professionelle Anwendungen konzipiert, bei denen maximale Bildfläche, hohe mechanische Stabilität und reproduzierbare Aufbauqualität im Vordergrund stehen.

Mit dieser Dimension bewegt sich das System klar im oberen Segment mobiler Leinwandlösungen. Die zunehmende Bildbreite und Höhe stellen erhöhte Anforderungen an Rahmensteifigkeit, Torsionskontrolle und gleichmäßige Spannungsverteilung der Projektionsfolie. Genau hier zeigt die 64er-Plattform ihre technische Relevanz.

Rahmenarchitektur und mechanische Eigenschaften

Der entscheidende konstruktive Unterschied zur Monoblox 32 liegt im Rahmenprofil. Die Monoblox 64 verwendet ein 64 × 32 mm Aluminiumprofil, während die 32er-Serie auf 32 × 32 mm basiert. Diese Verdopplung der Hauptachse ist nicht nur eine geometrische Skalierung, sondern eine gezielte Steigerung der strukturellen Biegesteifigkeit.

Bei einer Leinwandbreite von über 4,4 Metern entstehen erhebliche statische und dynamische Lasten. Dazu gehören:

Eigengewicht der Folie und des Rahmens
Spannkräfte aus der Bespannung
Torsionskräfte beim Aufbau und Abbau
Umgebungsbedingte Belastungen (z. B. leichte Luftbewegungen im Indoor-Bereich)

Die Monoblox 64 adressiert diese Faktoren durch eine deutlich höhere Profilträgheit. Das Ergebnis ist eine stabile Rahmengeometrie mit reduzierter Durchbiegung über die gesamte Spannweite.

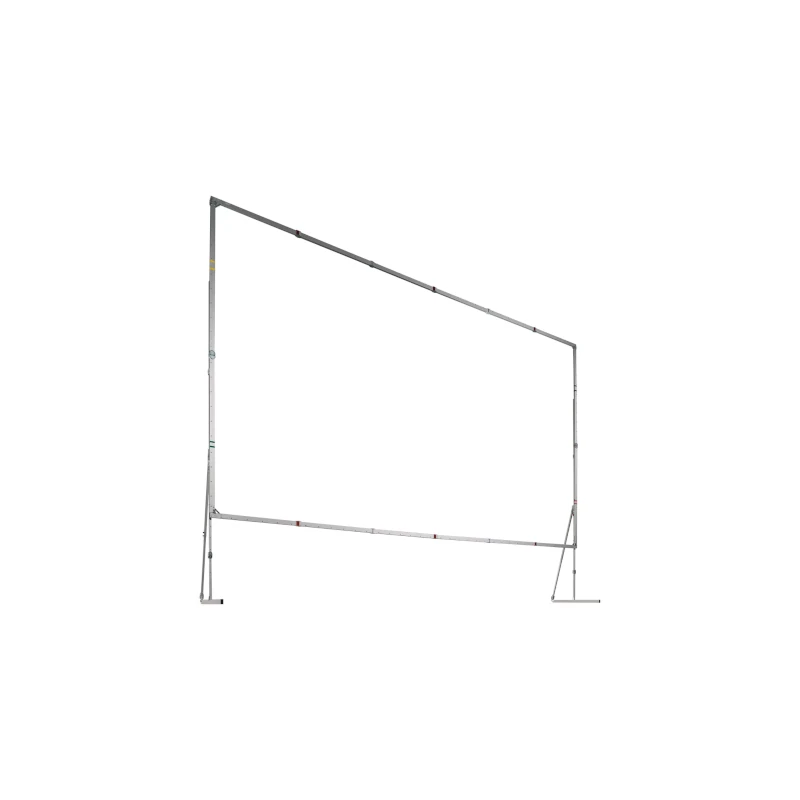

Der Rahmen ist als einteiliger Faltmechanismus ausgeführt. Alle Gelenke und Scharniere sind systemintegriert und verriegeln automatisch in der finalen Position. Dadurch entsteht eine reproduzierbare Geometrie ohne separate Verbindungselemente, was insbesondere im Touring-Betrieb die Prozesssicherheit erhöht.

Skalierung und Einsatzprofil

Mit einem Nutzmaß von 427 × 320 cm ist diese Variante für großflächige visuelle Präsentationen konzipiert, bei denen klassische Mittelklasse-Systeme an ihre physikalischen Grenzen stoßen.

Typische Einsatzszenarien:

Große Bühnenproduktionen mit zentraler Bildprojektion
Hauptvisualisierung bei Corporate Events und Hauptversammlungen
Messeinstallationen mit hoher Publikumsdistanz
Touring-Setups mit wechselnden Locations
AV-Installationen mit hoher Sichtachsenpriorität

Die Größe bedingt zudem eine erhöhte Sensibilität gegenüber Rahmenstabilität und exakter Planlage, da selbst geringe Abweichungen bei dieser Fläche visuell stärker wahrnehmbar sind.

Bildsystem und Aufprojektion

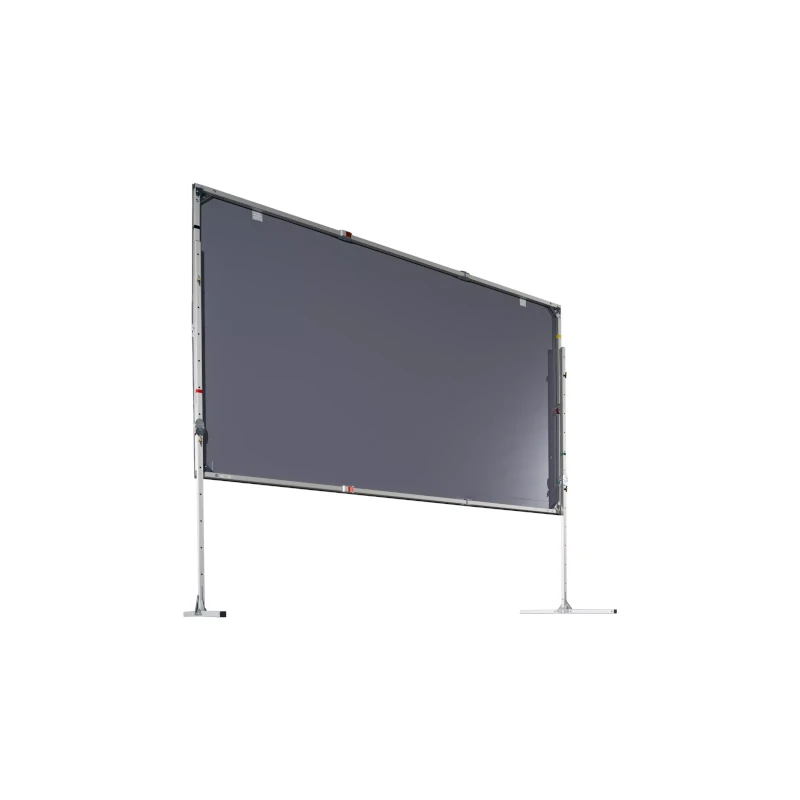

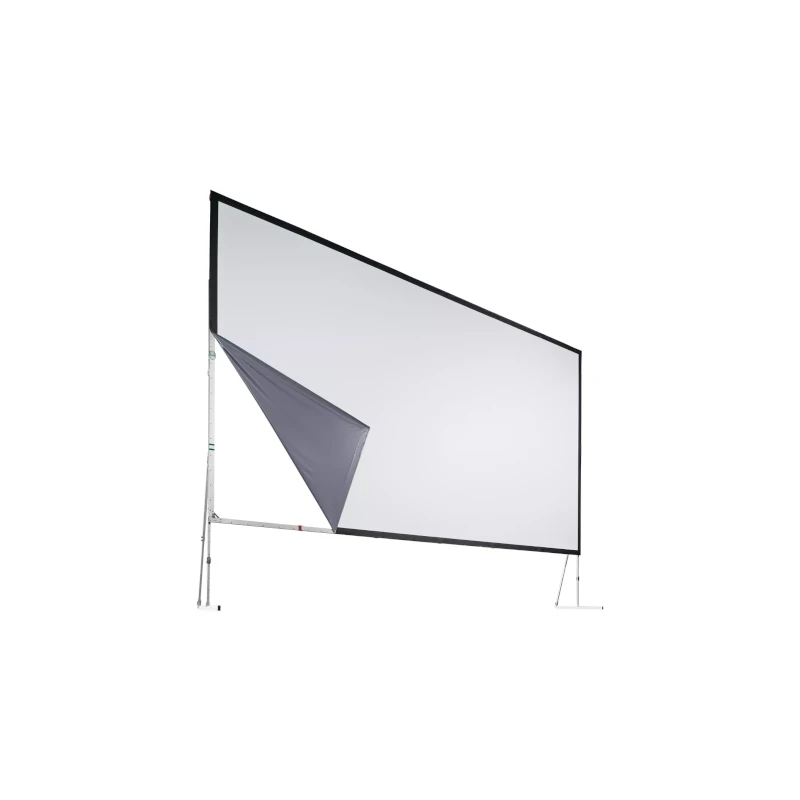

Die Leinwand ist für Frontprojektion optimiert. Der Projektor befindet sich vor der Projektionsfläche und erzeugt das Bild durch direkte Lichtreflexion auf die spezielle Oberfläche der Projektionsfolie.

Bei großformatigen Projektionen ist die Homogenität der Bildfläche besonders kritisch. Relevante Parameter sind:

gleichmäßige Lichtverteilung über große Flächen
Vermeidung von Hotspots und Helligkeitsgradienten
stabile geometrische Projektion ohne Verzug

Die Monoblox 64 unterstützt diese Anforderungen primär durch die mechanische Stabilität des Rahmens. Eine konstante Planlage der Folie ist die Voraussetzung für eine verzerrungsfreie Bildwiedergabe über große Diagonalen.

Aufbau- und Systemlogik

Das System ist als mobiler Faltrahmen konzipiert, der ohne lose Einzelteile auskommt. Der Aufbau erfolgt über definierte Gelenkmechanismen, die den Rahmen beim Entfalten automatisch in die korrekte Geometrie führen.

Diese Bauweise ist insbesondere im Eventbereich relevant, da sie:

Aufbauzeiten reduziert
Fehlerquellen minimiert
Wiederholbarkeit im Touring erhöht
logistische Prozesse vereinfacht

Trotz der Größe bleibt das System auf mobilen Einsatz ausgelegt, erfordert jedoch aufgrund des Volumens in der Praxis häufig Zwei-Personen-Handling.

Transport und Logistik

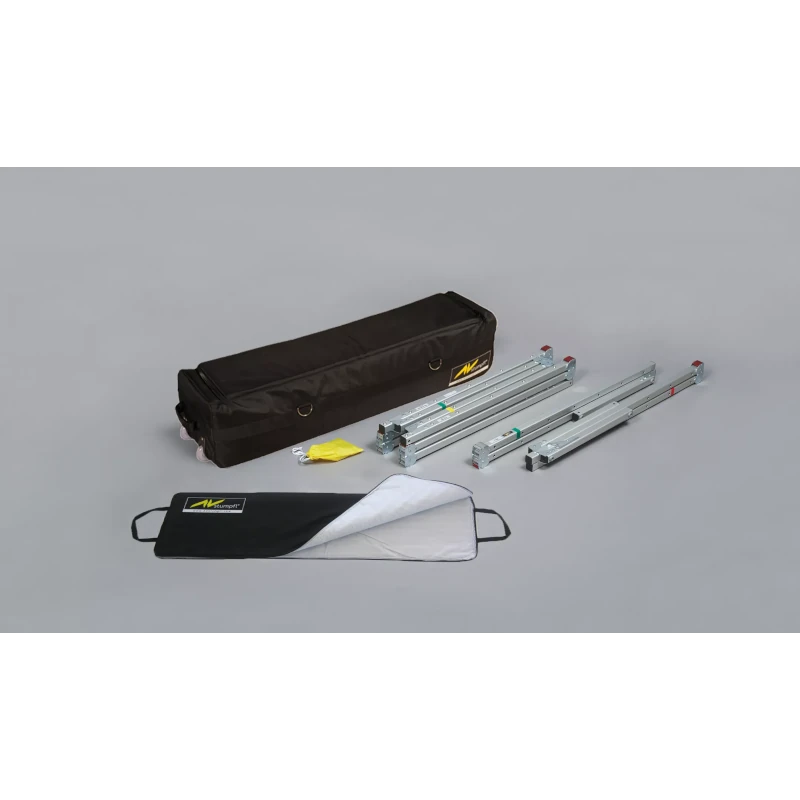

Im Vergleich zur 32er-Serie führt die größere Profilstruktur zu höherem Gewicht und größeren Transportvolumina. Dies wird durch verstärkte Transportcases kompensiert, die auf die Anforderungen professioneller Rental-Workflows ausgelegt sind.

Die Systemlogik bleibt dabei modular: Rahmen, Füße und Projektionsfolie sind als abgestimmtes Gesamtsystem ausgelegt, das wiederholbare Auf- und Abbauzyklen im Eventbetrieb ermöglicht.

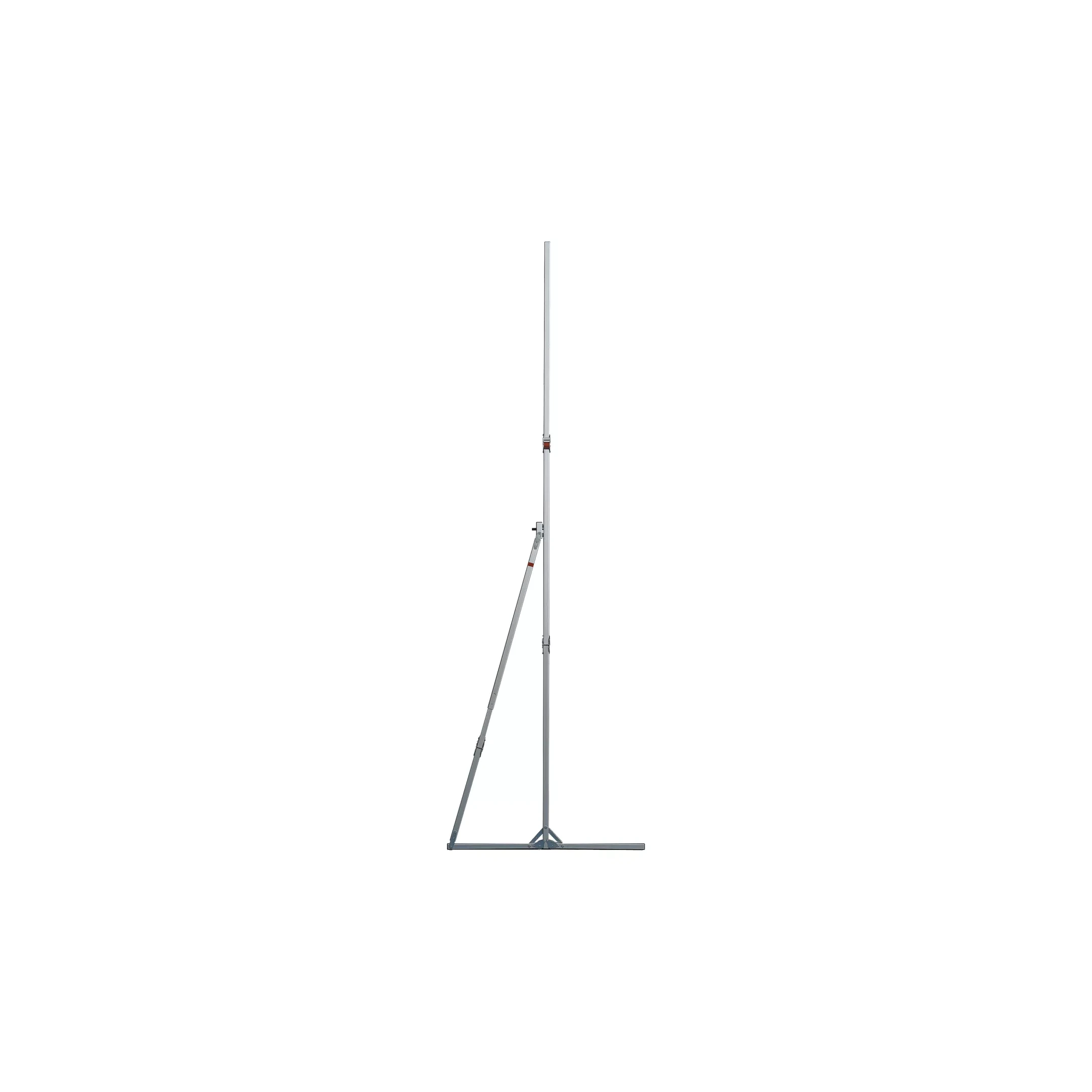

Stand- und Fußsysteme

Für diese Größenklasse werden verstärkte Fußsysteme eingesetzt, die auf höhere Lasten und größere Hebelkräfte ausgelegt sind. Die 64er-Serie unterstützt erweiterte Standhöhen und stabilere Aufstellkonfigurationen, was insbesondere bei Bühneninstallationen mit erhöhter Sichtlinie relevant ist.

Die größere Standfläche reduziert das Kippmoment und erhöht die Gesamtsicherheit im Betrieb.

Systemvergleich innerhalb der Produktfamilie

Im Kontext der Monoblox-Familie ist dieses System klar der Kategorie „Heavy-Duty Großformat“ zuzuordnen:

Monoblox 32: optimiert für Mobilität, geringes Gewicht, schnelle Handhabung
Monoblox 64: optimiert für strukturelle Stabilität und große Projektionsflächen

Die 64er-Serie erweitert damit den Einsatzbereich der Plattform in Richtung großskaliger Event- und Touring-Anwendungen.
