Der COMBINE4™ IEM Transmitter Combiner ist eine professionelle Lösung zur effizienten Zusammenführung von mehreren In-Ear-Monitoring-Sendern in UHF-Systemen. Das Gerät wurde speziell dafür entwickelt, die Signale von bis zu vier IEM-Transmittern aktiv zu kombinieren und über eine einzige Sendeantenne auszugeben. Dadurch wird nicht nur der Verkabelungs- und Antennenaufwand reduziert, sondern auch die Wahrscheinlichkeit von Signalstörungen und unerwünschten Intermodulationsartefakten deutlich verringert.
Im Zentrum des COMBINE4 steht die aktive HF-Signalverarbeitung. Mit einer vollständigen Systemverstärkung von 0 dB (±2 dB) werden die eingehenden Signale ohne nennenswerte Pegelverluste zusammengeführt. Der unterstützte Frequenzbereich von 470 bis 960 MHz deckt einen breiten Bereich gängiger UHF-IEM-Systeme ab und ermöglicht den Einsatz in unterschiedlichsten professionellen Audio-Umgebungen.

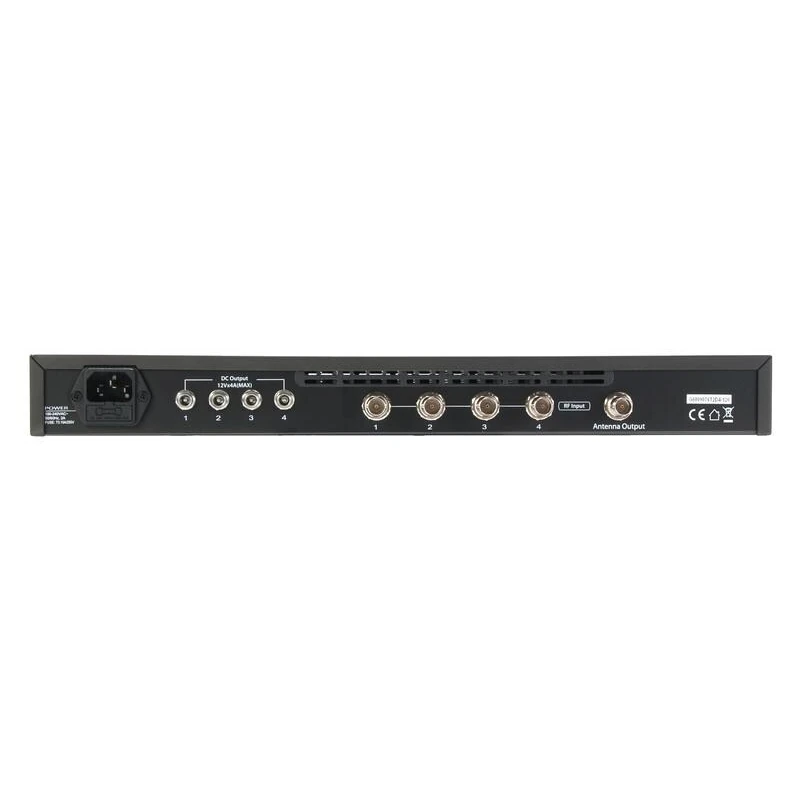

Das Gerät verfügt über vier BNC-RF-Eingänge, an die jeweils ein In-Ear-Monitor-Sender angeschlossen werden kann. Der kombinierte Ausgang wird über einen einzelnen BNC-Antennenausgang bereitgestellt. Diese Architektur trägt wesentlich dazu bei, das Antennen-Setup übersichtlich zu halten, insbesondere in Racks oder bei mobilen Produktionen, bei denen Platz, Ordnung und Zuverlässigkeit eine zentrale Rolle spielen.

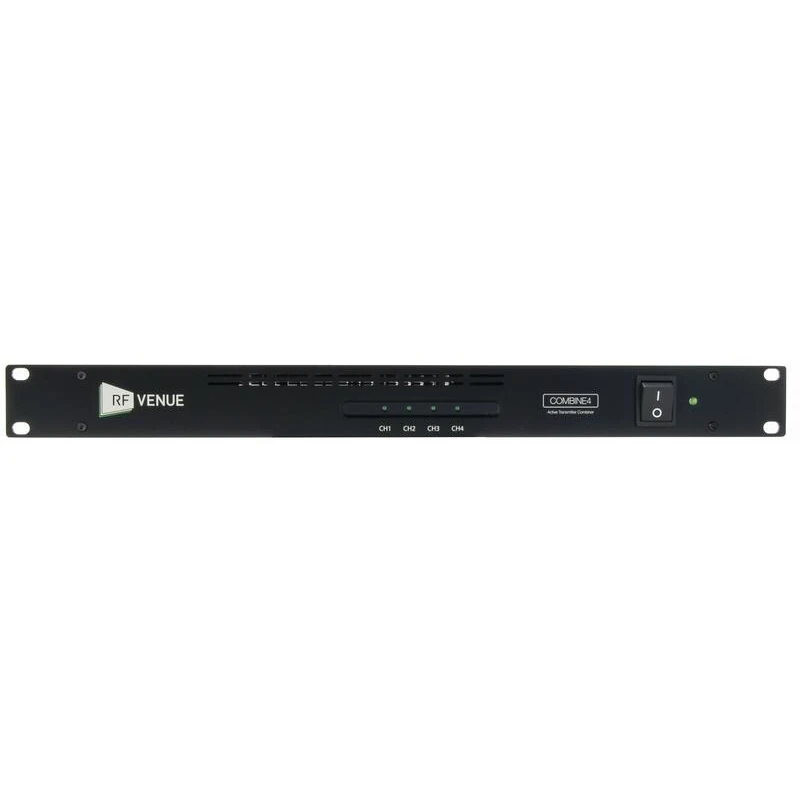

Zur visuellen Kontrolle des Betriebs ist der COMBINE4 mit LED-Signalindikatoren ausgestattet. Diese zeigen an, sobald der Eingangssignalpegel einen Schwellenwert von über +5 dBm erreicht. Zusätzlich verfügt das Gerät über einen Netzschalter auf der Vorderseite, der eine sichere und einfache Bedienung ermöglicht.
Die maximale zulässige HF-Eingangsleistung pro Kanal beträgt +20 dBm (100 mW). Entsprechend ist zu beachten, dass Sender mit höherer Ausgangsleistung nicht mit voller oder halber Leistung betrieben werden dürfen. Das Datenblatt weist ausdrücklich darauf hin, dass Part-74-Sender mit 250 mW nicht bei voller oder halber Leistung mit dem COMBINE4 verwendet werden können. Diese Spezifikation ist entscheidend für einen sicheren und störungsfreien Betrieb.
Neben der HF-Signalverteilung übernimmt der COMBINE4 auch die Stromversorgung angeschlossener Geräte. Über vier DC-Ausgänge stellt das Gerät eine Ausgangsspannung von +12 V bei maximal 1 A pro Ausgang bereit. Insgesamt stehen bis zu 48 W Leistung zur Verfügung. Die DC-Anschlüsse sind als Hohlstecker mit 5,5 mm Außendurchmesser und 2,1 mm Innendurchmesser ausgeführt. Dies ermöglicht eine saubere und zentrale Stromversorgung der angeschlossenen IEM-Sender direkt aus dem Combiner heraus.
Die Stromversorgung des Geräts erfolgt über einen AC-Netzanschluss mit einem Eingangsspannungsbereich von 100 bis 240 VAC bei 50/60 Hz und einer maximalen Stromaufnahme von 2 A. Der gesamte Leistungsbedarf des Geräts beträgt 60 W. Diese universelle Spannungsversorgung erlaubt den internationalen Einsatz ohne zusätzliche Netzteile oder Spannungswandler.
Auch in Bezug auf Bauform und Gewicht ist der COMBINE4 für den professionellen Einsatz konzipiert. Mit Abmessungen von 480 mm Breite, 45 mm Höhe und 260 mm Tiefe eignet sich das Gerät ideal für den Einbau in 19-Zoll-Racks. Das Gewicht von 2,3 kg sorgt für eine stabile Installation, ohne unnötig schwer zu sein.
Zum Lieferumfang gehören vier BNC-Jumper zur HF-Verbindung der Sender, vier DC-Kabel zur Stromversorgung der angeschlossenen Geräte sowie ein AC-Netzkabel. Damit ist der COMBINE4 sofort einsatzbereit und kann ohne zusätzliches Zubehör in bestehende Setups integriert werden.
Abschließend ist zu beachten, dass das Gerät gemäß den Warnhinweisen nicht Feuchtigkeit oder Hitze ausgesetzt werden darf. Wartungs- oder Servicearbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Vor dem Trennen von Kabeln oder Antennen sowie bei Nichtgebrauch sollte das Gerät ausgeschaltet werden, um einen sicheren Betrieb zu gewährleisten.
Der COMBINE4™ IEM Transmitter Combiner stellt somit eine kompakte, leistungsfähige und professionelle Lösung zur zentralen HF-Signal- und Stromverteilung in Mehrkanal-In-Ear-Monitoring-Systemen dar.
