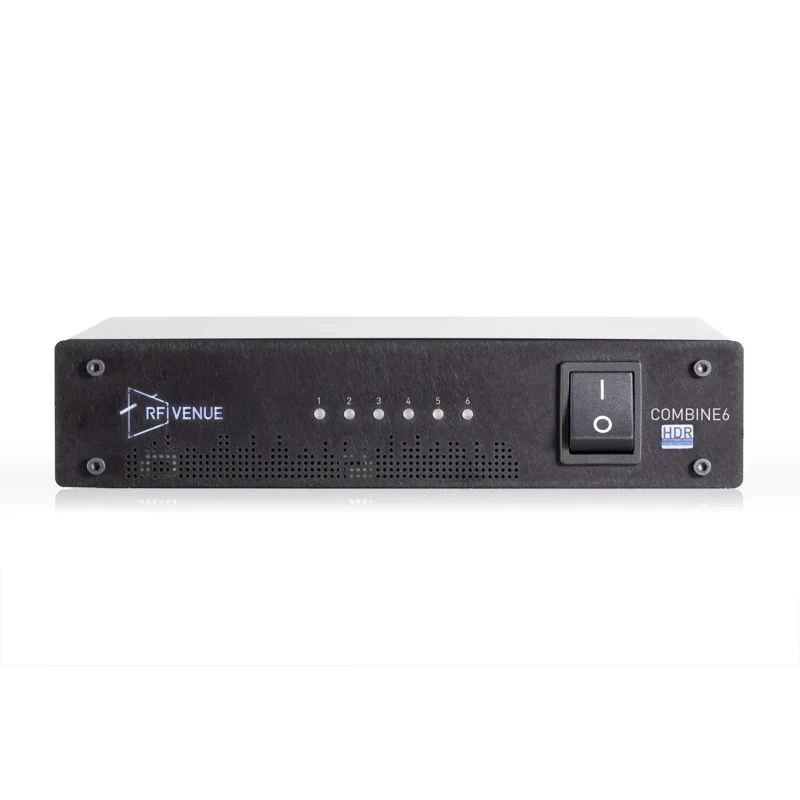

Der COMBINE6 HDR™ In-Ear Monitor Transmitter Combiner von RF Venue ist ein speziell entwickeltes Hochleistungsgerät zur Optimierung professioneller In-Ear-Monitoring-Systeme. Er wurde konzipiert, um mehrere IEM-Sendersignale effizient, sicher und mit möglichst hoher Signalqualität auf eine gemeinsame Antenne zu bündeln. Das Gerät richtet sich an Anwender, die mehrere drahtlose In-Ear-Systeme parallel betreiben und dabei Wert auf eine stabile HF-Performance sowie eine platzsparende Installation legen.
Der COMBINE6 HDR™ arbeitet in einem halben Rack-Format und benötigt lediglich eine halbe Höheneinheit. In diesem kompakten Gehäuse können bis zu sechs In-Ear-Monitor-Transmitter über separate BNC-Eingänge angeschlossen werden. Diese sechs HF-Signale werden aktiv zusammengeführt und an einen einzelnen Antennenausgang weitergeleitet. Durch diese Zusammenführung reduziert sich der Antennenbedarf erheblich, was nicht nur die Verkabelung vereinfacht, sondern auch potenzielle HF-Probleme im System minimiert.
Ein zentrales Merkmal des COMBINE6 HDR™ ist die von RF Venue entwickelte HDR™-Technologie (High Dynamic Range). Diese aktive Schaltung wurde speziell darauf ausgelegt, die Intermodulationsverzerrung zu verringern, die häufig bei mehreren gleichzeitig betriebenen Funksystemen entsteht. Durch die Reduktion dieser Verzerrungen verbessert sich die Gesamtqualität der IEM-Signale deutlich. Gleichzeitig wirkt sich diese Optimierung positiv auf andere drahtlose Systeme aus, die sich dasselbe HF-Spektrum teilen, insbesondere drahtlose Mikrofone. Somit trägt der COMBINE6 HDR™ zu einer insgesamt stabileren und leistungsfähigeren Funkumgebung bei.
Der Combiner deckt je nach Region unterschiedliche Frequenzbereiche ab. Für die USA und Kanada unterstützt das Gerät einen Bereich von 470 bis 608 MHz, während die internationale Version einen erweiterten Bereich von 470 bis 698 MHz bietet. Diese Bandbreite erlaubt den Einsatz in unterschiedlichsten drahtlosen Setups und bietet ausreichend Spielraum für komplexe IEM-Konfigurationen. Jeder der sechs RF-Eingänge ist für eine maximale Eingangsleistung von 60 mW (+18 dBm) ausgelegt und verfügt über eine typische Port-Isolation von 50 dB, was eine saubere Trennung der einzelnen Signale gewährleistet.
Ein weiteres wichtiges Leistungsmerkmal ist der Signal-Überlastungsschwellenwert von 17 dBm (typisch). Dieser Wert zeigt, dass der COMBINE6 HDR™ auch bei höheren Pegeln zuverlässig arbeitet. Die integrierte passive Schaltung verursacht dabei lediglich einen typischen Verlust von 4 dB, was im Zusammenspiel mit der aktiven HDR™-Technologie eine ausgewogene Balance zwischen Signalstärke und Signalqualität ermöglicht.
Der COMBINE6 HDR™ wird über ein externes Netzteil betrieben. Dieses unterstützt einen Eingangsspannungsbereich von 100 bis 240 VAC bei 50/60 Hz und liefert eine Ausgangsspannung von +12 V bei 3 A. Der DC-Stromanschluss ist klar spezifiziert, um einen sicheren und stabilen Betrieb zu gewährleisten. Entsprechende Sicherheitshinweise weisen darauf hin, das Gerät nur an geerdeten Steckdosen zu betreiben und es weder Feuchtigkeit noch Hitze auszusetzen.
Ein besonderes Highlight ist die integrierte passive Erweiterungsschaltung. Diese ermöglicht es, einen zweiten COMBINE6 HDR™ direkt mit dem ersten Gerät zu verbinden. Auf diese Weise lassen sich bis zu zwölf IEM-Transmitter in einer einzigen Rack-Höheneinheit (1RU) betreiben. Die dafür benötigten Rack-Ohren, eine Verbindungsschiene sowie das entsprechende Montagematerial sind bereits im Lieferumfang enthalten. Dadurch kann das Gerät entweder allein oder in Kombination mit einem zweiten Half-Rack-Gerät sauber und professionell montiert werden.
Der Lieferumfang des COMBINE6 HDR™ ist praxisorientiert zusammengestellt. Enthalten sind das Gerät selbst, ein 12-V-Netzteil mit 40 W Leistung, ein IEC-Netzkabel, kurze und lange Rack-Ohren sowie eine Half-Rack-Verbindungsplatte inklusive Montagematerial. Premium-Interconnect-Kabel und Antennenkabel sind optional separat erhältlich oder Bestandteil bestimmter RF-Venue-Produktbundles.
Mit seinen Abmessungen von 223,5 × 210 × 44,5 mm und einem Gewicht von 1,6 kg ist der COMBINE6 HDR™ kompakt, robust und für den mobilen wie auch festen Einsatz geeignet. Insgesamt stellt er eine durchdachte Lösung für professionelle IEM-Setups dar, bei denen Signalqualität, HF-Stabilität und effiziente Rack-Nutzung im Vordergrund stehen.
