Der RF Venue COMBINE8 Antenna Combiner ist ein aktiver Antennencombiner für professionelle In-Ear-Monitoring-Anwendungen und wurde speziell für den Betrieb mehrerer IEM-Transmitter innerhalb eines gemeinsamen Funksystems entwickelt. Das Gerät ermöglicht die Zusammenführung von bis zu acht In-Ear-Monitor-Sendersignalen auf einen einzigen Antennenausgang und stellt damit eine zentrale Komponente für Mehrkanal-IEM-Setups dar. Durch diese Signalbündelung wird die Anzahl benötigter Antennen reduziert, was nicht nur Platz im Rack spart, sondern auch die HF-Struktur insgesamt übersichtlicher und effizienter gestaltet.

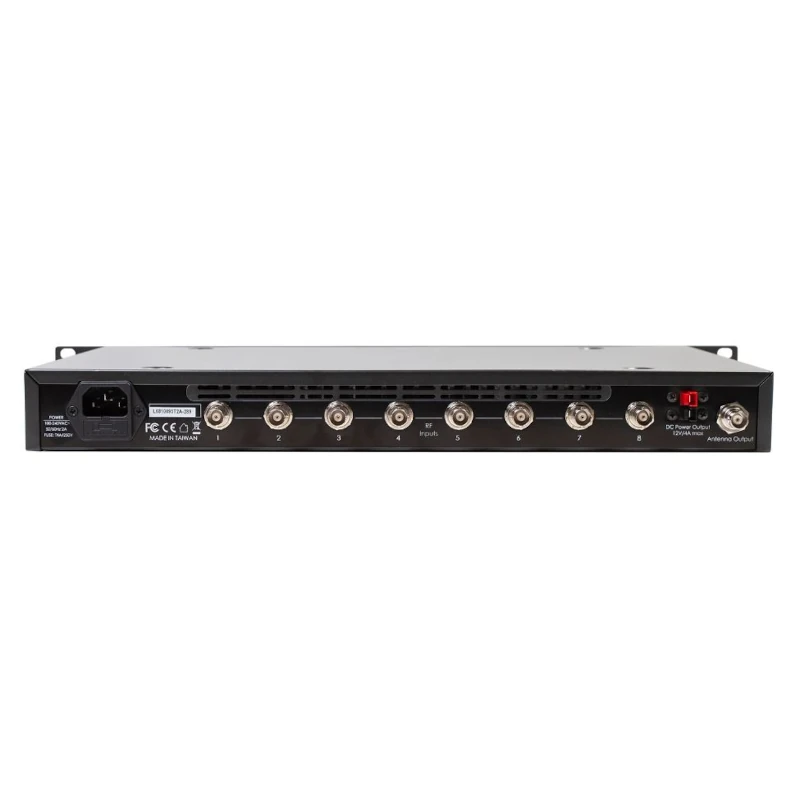

Der COMBINE8 arbeitet im Frequenzbereich von 470 bis 698 MHz und eignet sich damit für den Einsatz in professionellen drahtlosen Audiosystemen innerhalb dieses Spektrums. Auf der Eingangsseite stehen acht BNC-RF-Eingänge zur Verfügung, an die die einzelnen IEM-Transmitter angeschlossen werden. Alle eingehenden HF-Signale werden aktiv verarbeitet und anschließend über einen BNC-Antennenausgang an eine externe Antenne weitergeleitet. Diese aktive Signalverarbeitung ermöglicht ein Gesamtsystem-Gain von 0 dB, sodass die Signalstärke der angeschlossenen Sender nicht ungewollt abgeschwächt wird.
Ein wesentlicher Vorteil des COMBINE8 liegt in der Reduzierung von Intermodulationsartefakten, die bei mehreren gleichzeitig betriebenen IEM-Transmittern auftreten können. In Mehrkanal-Systemen können sich benachbarte Sender gegenseitig beeinflussen, was zu Störungen und einer verminderten Signalqualität führt. Durch die kontrollierte Kombination der HF-Signale trägt der COMBINE8 dazu bei, diese Effekte zu minimieren und eine stabilere drahtlose Übertragung zu ermöglichen. Dies ist insbesondere bei komplexen Setups mit vielen parallelen Funkstrecken von großer Bedeutung.
Der Antennencombiner ist mit allen Herstellern kompatibel, sofern die eingesetzten In-Ear-Monitor-Transmitter mit einer Sendeleistung von 50 mW oder weniger betrieben werden. Die maximale zulässige RF-Eingangsleistung pro Kanal beträgt +18 dBm (60 mW). Zusätzlich ist ein Eingangs-Signalschwellenwert von größer als +5 dBm spezifiziert, was den sicheren und zuverlässigen Betrieb innerhalb der vorgesehenen Leistungsgrenzen unterstützt. Durch diese Spezifikationen ist der COMBINE8 flexibel einsetzbar und kann problemlos in bestehende IEM-Systeme integriert werden.
Ein weiteres zentrales Merkmal des RF Venue COMBINE8 ist die Möglichkeit, bis zu acht IEM-Transmitter direkt mit Gleichstrom zu versorgen. Die Stromversorgung erfolgt über ein externes Netzteil, wodurch separate Steckernetzteile („Wall Warts“) für die einzelnen Sender entfallen können. Dies vereinfacht die Stromverteilung im Rack erheblich, reduziert Kabelaufwand und sorgt für ein aufgeräumtes und professionelles Gesamtbild. Der COMBINE8 selbst weist eine Leistungsaufnahme von 36 Watt auf und wird über eine Netzspannung von 100 bis 240 VAC bei 50/60 Hz betrieben, mit einem maximalen Strom von 1,5 A.

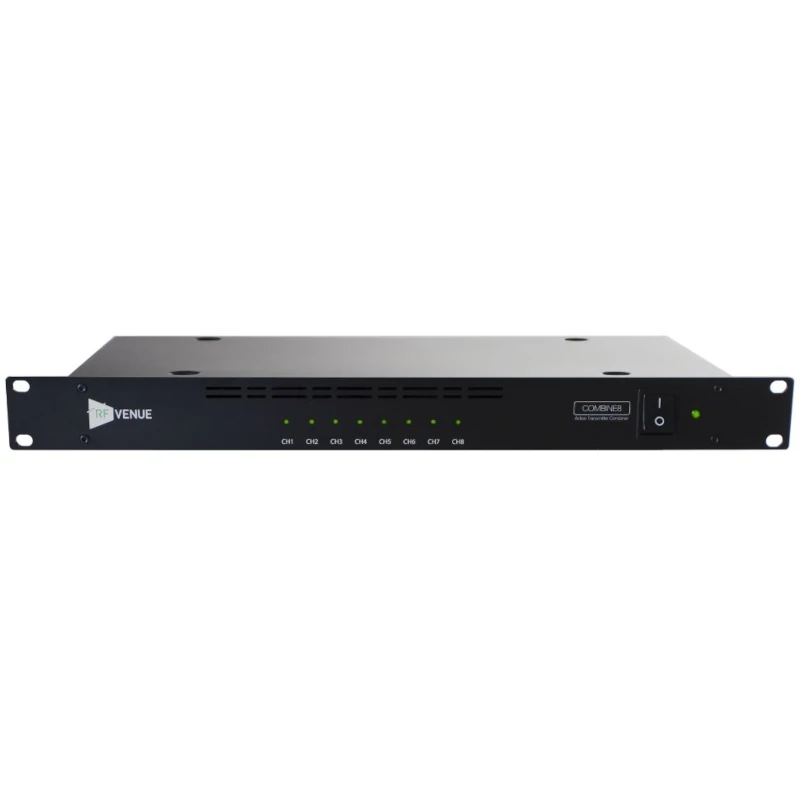

Mechanisch ist der COMBINE8 als 1HE-Gerät in voller 19-Zoll-Rackbreite ausgeführt. Mit Abmessungen von 480 mm Breite, 45 mm Höhe und 260 mm Tiefe lässt sich der Antennencombiner direkt in der Nähe der angeschlossenen IEM-Transmitter installieren. Das Gewicht von 3,7 kg unterstreicht die robuste Bauweise und die Auslegung für den professionellen Touring- und Installationsbetrieb. Die Montage im Rack ermöglicht kurze Kabelwege zwischen Sendern und Combiner, was sich positiv auf die HF-Performance auswirkt.
Ein funktionaler Vorteil des Systems besteht in der freien Platzierung einer Richtantenne außerhalb des Racks. Durch die Nutzung einer externen Antenne kann eine bessere Sichtlinie zwischen Antenne und Empfängern erreicht werden, was die drahtlose Übertragungsqualität weiter verbessert. Der COMBINE8 unterstützt den Anschluss unterschiedlicher Antennentypen, einschließlich Richtantennen. Als empfohlenes Zubehör wird die CP Beam Antenne genannt, die auch im Rahmen von Produktbundles erhältlich ist.
Der RF Venue COMBINE8 ist seit November 2023 erhältlich und wird als Einzelgerät vertrieben. Mit der Artikelnummer 578132 ist er eindeutig identifizierbar. Als aktiver Antennencombiner ist er darauf ausgelegt, anspruchsvolle IEM-Mehrkanalsysteme zuverlässig zu unterstützen und eine strukturierte, leistungsfähige HF-Infrastruktur bereitzustellen. Insgesamt bietet der COMBINE8 eine praxisorientierte Lösung zur Bündelung mehrerer In-Ear-Monitor-Sender, zur Optimierung der Funkperformance und zur Vereinfachung von Verkabelung und Stromversorgung innerhalb professioneller Audio-Setups.
