Das RF Venue DISTRO4 ist ein leistungsfähiges Antennenverteilersystem, das speziell für den Einsatz in drahtlosen Mehrkanal-Mikrofonsystemen entwickelt wurde. Es dient dazu, die Signale eines Diversity-Antennenpaares effizient an mehrere Empfänger weiterzuleiten und dabei die bei der Signalaufteilung entstehenden Verluste gezielt auszugleichen. Damit stellt das DISTRO4 eine zentrale Komponente in professionellen Funkinstallationen dar, bei denen mehrere Funkstrecken parallel betrieben werden.
Als breitbandiger UHF-Antennenverteilverstärker deckt das DISTRO4 einen Frequenzbereich von 470 bis 952 MHz ab. Diese breite Abdeckung ermöglicht den Einsatz in unterschiedlichsten UHF-Systemen, ohne dass eine frequenzspezifische Anpassung notwendig ist. Die Verteilung der Antennensignale erfolgt von einem Paar Diversity-Antennen auf bis zu vier Empfänger, wodurch sich das System ideal für kompakte, aber leistungsfähige Mehrkanal-Setups eignet.
Ein wesentliches Merkmal des DISTRO4 ist die integrierte Verstärkung der Antennensignale. Beim Aufteilen eines HF-Signals auf mehrere Ausgänge entstehen zwangsläufig Dämpfungsverluste. Das DISTRO4 kompensiert diese Verluste mit hochwertigen Verstärkern und stellt an den Ausgängen einen RF-Pegel von 3 dB mit einer Toleranz von ±2 dB bereit. Dadurch wird sichergestellt, dass die angeschlossenen Empfänger mit einem stabilen und ausreichend starken Signal versorgt werden.

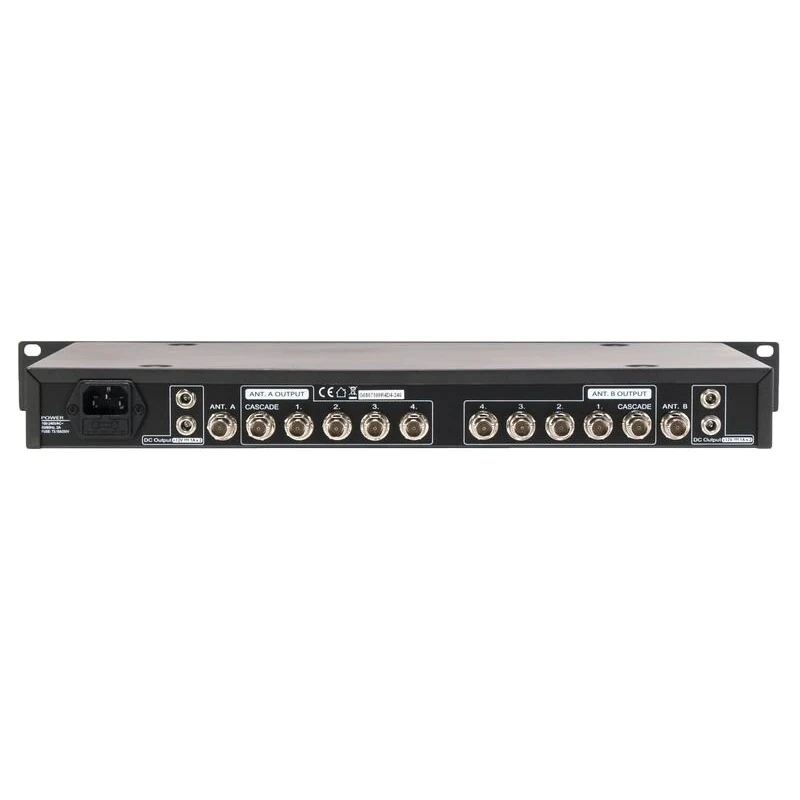

Zusätzlich verfügt das Gerät über einen Kaskadenausgang, der es erlaubt, zwei oder mehr DISTRO4-Einheiten miteinander zu verbinden. Über diesen Kaskadenport können weitere Verteiler in das System integriert werden, um mehr als vier Empfänger zu versorgen. Der Kaskadenausgang stellt dabei einen Pegel von 0 dB bis +2 dB bereit und unterstützt so eine saubere Erweiterung des Systems ohne unnötige Signalverluste.
Die Ausgangsisolation von mindestens 25 dB trägt dazu bei, Wechselwirkungen zwischen den angeschlossenen Empfängern zu minimieren. Dies ist besonders in Mehrkanal-Umgebungen von Bedeutung, da so unerwünschte Beeinflussungen und Interferenzen reduziert werden können. Ergänzt wird dies durch einen Third Order Intercept Point von 24 dBm, der auf eine robuste HF-Leistung des Systems hinweist.
Das DISTRO4 arbeitet mit einer Impedanz von 50 Ohm und entspricht damit dem gängigen Standard in professionellen HF-Anwendungen. Die Stromversorgung erfolgt über ein internes Netzteil mit einem weiten Eingangsspannungsbereich von 100 bis 240 Volt. Ein externes Netzteil oder sogenannter „Wall Wart“ ist nicht erforderlich, was die Integration in Racks und feste Installationen erleichtert und für ein aufgeräumtes Setup sorgt. Die Leistungsaufnahme beträgt 60 Watt.
Zusätzlich zur HF-Verteilung übernimmt das DISTRO4 auch die Stromversorgung der angeschlossenen Empfänger. Das Gerät stellt eine DC-Ausgangsspannung von +12 Volt zur Verfügung und kann damit mehrere Funkempfänger direkt mit Strom versorgen. Dies reduziert den Bedarf an separaten Netzteilen und vereinfacht die Verkabelung innerhalb des Systems erheblich.
Im Lieferumfang des DISTRO4 ist umfangreiches Zubehör enthalten, das für den Aufbau eines vierkanaligen drahtlosen Mikrofonsystems benötigt wird. Dazu gehören zehn BNC-Kabel zur HF-Verbindung, vier DC-Kabel zur Stromversorgung der Empfänger sowie ein AC-Kabel für den Netzanschluss des Geräts. Darüber hinaus ist das Zubehör so ausgelegt, dass auch eine Kaskadierung zu einem weiteren DISTRO4 ohne zusätzliche Komponenten möglich ist.

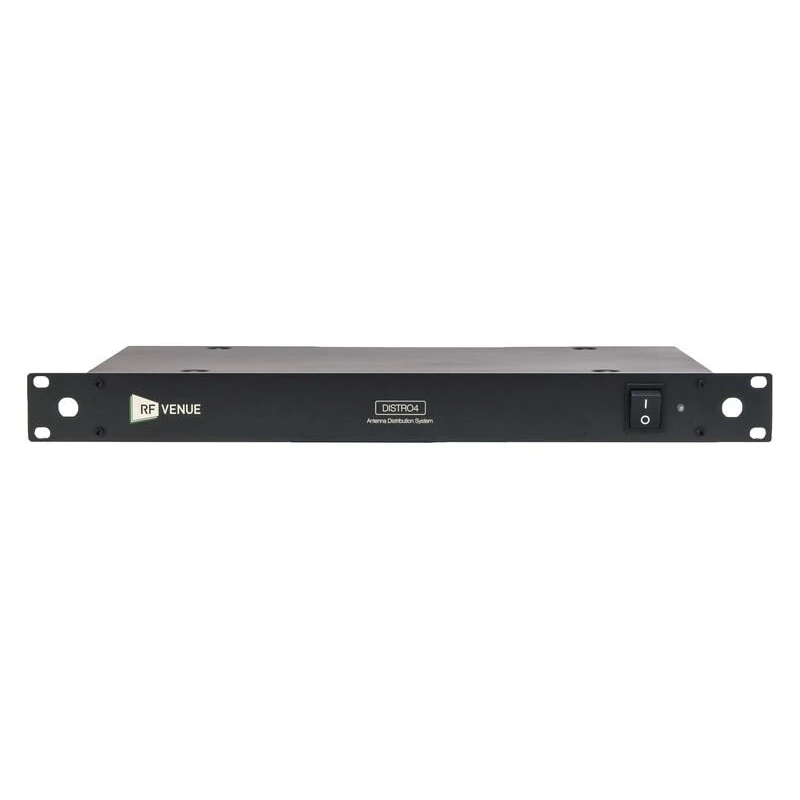

Die mechanische Ausführung des Geräts ist für den professionellen Einsatz konzipiert. Mit Abmessungen von 480 mm Breite, 45 mm Höhe und 250 mm Tiefe eignet sich das DISTRO4 für die Montage in gängigen 19-Zoll-Racks. Das Gewicht von 2,15 kg unterstützt eine stabile Installation, ohne das Rack unnötig zu belasten.
Das DISTRO4 ist als zentrales Element für den Aufbau strukturierter Funkanlagen gedacht und richtet sich an Anwender, die Wert auf Signalstabilität, Systemübersicht und Erweiterbarkeit legen. Durch die Kombination aus Signalverteilung, Verstärkung, integrierter Stromversorgung und Kaskadierbarkeit bietet es eine umfassende Lösung für den professionellen Betrieb mehrerer drahtloser Mikrofone in einem gemeinsamen System.
