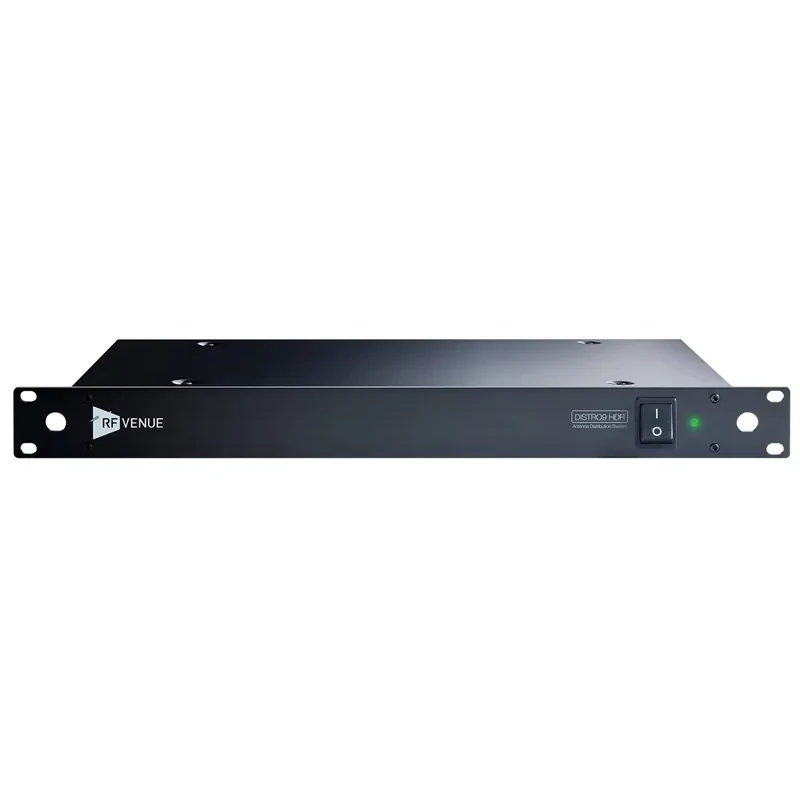

Das RF Venue DISTRO9 HDR ist ein hochentwickeltes Antennenverteilersystem, das speziell für komplexe und umfangreiche drahtlose Mikrofonsysteme konzipiert wurde. Es richtet sich an professionelle Anwender, die große Flächen, mehrere Räume oder unterschiedliche Zonen mit stabiler und gleichmäßiger HF-Versorgung abdecken müssen. Durch seine flexible Architektur, den extrem breiten Frequenzbereich und die HDR-Auslegung ist das DISTRO9 HDR für moderne und sich stetig verändernde HF-Umgebungen ausgelegt.

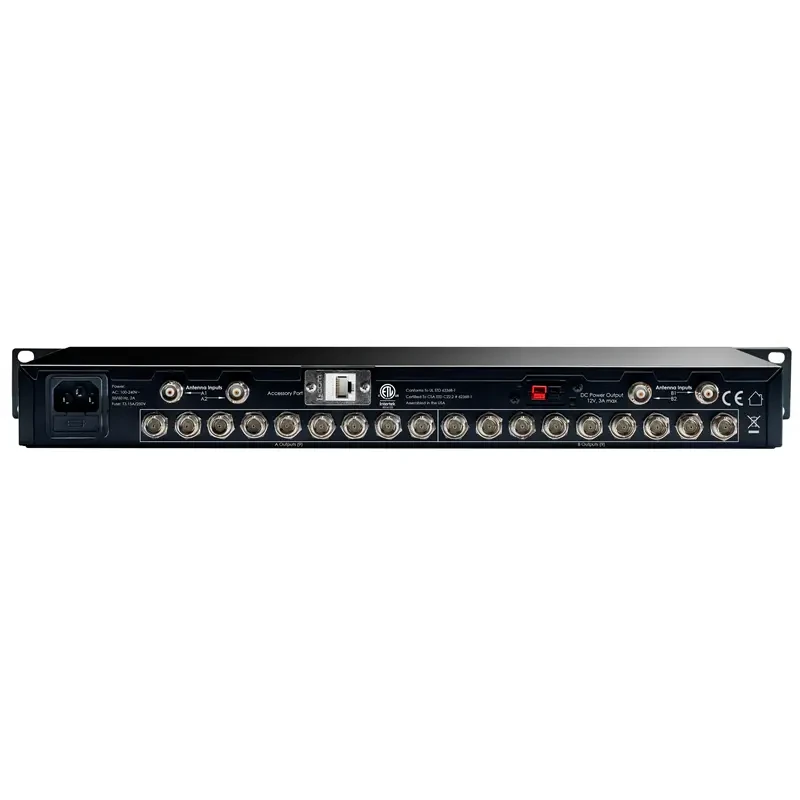

Ein zentrales Merkmal des DISTRO9 HDR ist die Aufteilung in zwei separate Input-Zonen. Jede dieser Zonen verfügt über zwei Diversity-RF-Eingänge, was eine flexible Antennenstruktur ermöglicht. Diese Konfiguration erlaubt es, unterschiedliche Bereiche unabhängig voneinander zu versorgen, beispielsweise verschiedene Räume oder Zonen innerhalb eines Gebäudes. Gleichzeitig steht DC-Spannung für Inline-Verstärker oder aktive Antennen zur Verfügung, was den Einsatzbereich des Systems zusätzlich erweitert.
Das DISTRO9 HDR arbeitet mit Unity-Gain-RF-Ausgängen, die ein sauberes und unverfälschtes Signal liefern. Jeder dieser Ausgänge kann nicht nur zur Versorgung von Empfängern genutzt werden, sondern auch zur Kaskadierung eines weiteren DISTRO9 HDR. Durch dieses Konzept sind keine dedizierten Kaskadenausgänge erforderlich. Zwei Geräte können so miteinander verbunden werden, um bis zu 17 drahtlose Mikrofonkanäle in nur 2 HE Rackhöhe zu realisieren. Diese Skalierbarkeit macht das System besonders geeignet für größere Installationen und wachsende Setups.
Ein weiterer entscheidender Vorteil des DISTRO9 HDR ist seine außergewöhnliche Frequenzabdeckung. Mit einem Arbeitsbereich von 50 bis 1000 MHz unterstützt das System VHF-, UHF- sowie 900-MHz-Bänder. Diese breite Unterstützung ist insbesondere im Hinblick auf die weltweit wechselnde HF-Spektrumsituation von Bedeutung. Die gleichmäßige Gain-Charakteristik über alle unterstützten Frequenzbereiche hinweg sorgt für eine konsistente Performance, unabhängig vom verwendeten Band.
Die elektrische Auslegung des Systems unterstreicht den professionellen Anspruch des DISTRO9 HDR. Die Ausgangsisolation beträgt 60 dB bei 510 MHz und 80 dB bei 200 MHz, wodurch Wechselwirkungen zwischen den angeschlossenen Empfängern effektiv minimiert werden. Der Third Order Intercept Point liegt bei 15 dBm im VHF-Bereich und über 20 dBm im UHF-Bereich, was auf eine hohe Intermodulationsfestigkeit und saubere Signalverarbeitung hinweist. Die Impedanz von 50 Ohm entspricht dem Standard professioneller HF-Systeme.
Neben der RF-Verteilung übernimmt das DISTRO9 HDR auch Aufgaben in der Stromversorgung. Es stellt eine DC-Spannung von 12 Volt mit bis zu 3 Ampere über spezielle Anderson Power Pole Anschlüsse für Empfänger zur Verfügung. Zusätzlich kann über das Koaxialkabel eine DC-Spannung von 12 Volt mit 100 mA an externe Antennen oder Inline-Komponenten ausgegeben werden. Diese Funktion ist werkseitig deaktiviert und muss manuell aktiviert werden, wobei ausdrücklich darauf hingewiesen wird, dass DC-Bias an Empfängerausgängen vor dem Anschluss abgeschaltet sein muss, um Schäden zu vermeiden.
Die Stromversorgung des Geräts erfolgt über ein internes Netzteil mit einem Eingangsspannungsbereich von 100 bis 240 Volt bei 50/60 Hz. Die Absicherung erfolgt über eine T3.15A-Sicherung. Das DISTRO9 HDR ist für den festen Rackeinbau vorgesehen und muss an eine geerdete Steckdose angeschlossen werden, um einen sicheren Betrieb zu gewährleisten.
Mechanisch ist das DISTRO9 HDR im klassischen 19-Zoll-Format ausgeführt. Mit Abmessungen von 480 mm Breite, 45 mm Höhe und 250 mm Tiefe belegt es eine Höheneinheit im Rack. Das Gewicht von 2,7 kg sorgt für eine stabile, aber handhabbare Installation. Der Lieferumfang umfasst das DISTRO9 HDR selbst sowie ein AC-Netzkabel.
Das RF Venue DISTRO9 HDR ist für Anwender konzipiert, die höchste Flexibilität, große Kanalanzahl und maximale Frequenzvielfalt in einem zentralen Antennenverteilersystem benötigen. Durch die Kombination aus Zonenstruktur, kaskadierbaren Unity-Gain-Ausgängen, DC-Versorgung und HDR-Performance stellt es eine leistungsstarke Lösung für professionelle drahtlose Mikrofonsysteme dar, insbesondere in großen und anspruchsvollen Installationen.
