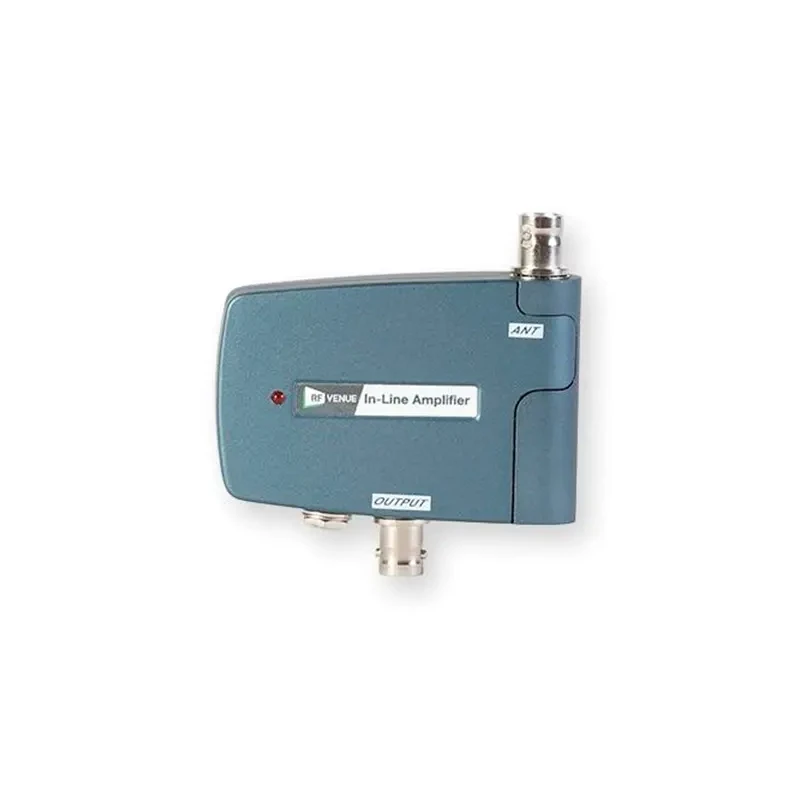

Der RF Venue Active In-Line Amplifier ist ein speziell entwickelter aktiver HF-Verstärker, der dazu dient, Signalverluste in drahtlosen Mikrofonsystemen auszugleichen, die durch lange Koaxialkabelstrecken entstehen. Er wird direkt in die Antennenleitung integriert und verstärkt das HF-Signal, bevor es den Empfänger oder einen Antennenverteiler erreicht. Dadurch trägt der In-Line Amplifier maßgeblich zu einer stabilen und zuverlässigen Funkübertragung bei, insbesondere in Installationen mit größeren Distanzen zwischen Antenne und Empfangseinheit.
Ein einzelner Active In-Line Amplifier kompensiert bis zu 10 dB Kabeldämpfung. Dies entspricht etwa 20 Metern RG-58-Koaxialkabel. In praxisnahen Setups ermöglicht dies den Einsatz entfernter Antennenpositionen, ohne dass signifikante Signalverluste in Kauf genommen werden müssen. Bei Bedarf können bis zu zwei In-Line Amplifier kaskadiert werden, um zusätzliche Dämpfung auszugleichen. Für Diversity-Anwendungen sind zwei separate In-Line Amplifier erforderlich, da jeder Antennenpfad individuell verstärkt werden muss.
Der Active In-Line Amplifier arbeitet in einem breiten Frequenzbereich von 470 bis 960 MHz und ist damit für UHF-Anwendungen sowie angrenzende Frequenzbereiche ausgelegt. Diese breite Abdeckung erlaubt den Einsatz mit verschiedenen drahtlosen Mikrofonsystemen, ohne dass eine frequenzabhängige Anpassung notwendig ist. Die nominale Verstärkung beträgt 10 dB und ist speziell darauf abgestimmt, Kabelverluste auszugleichen, ohne das HF-Signal übermäßig zu verstärken.
Die Stromversorgung des In-Line Amplifiers kann auf unterschiedliche Weise erfolgen. Er kann entweder über den Stromausgang eines Antennenverteilers oder Empfängers gespeist werden oder über ein externes Netzteil mit 12 Volt Gleichspannung und 0,5 Ampere. Der tatsächliche Leistungsbedarf des Geräts liegt bei 12 V DC und 100 mA. Eine integrierte rote Status-LED zeigt an, ob das Gerät mit Strom versorgt wird und betriebsbereit ist.
Für den RF-Anschluss verfügt der Active In-Line Amplifier über BNC-female-Anschlüsse für Ein- und Ausgang. Dadurch lässt er sich einfach in bestehende Koaxialverbindungen integrieren. Beim Kaskadieren mehrerer Verstärker wird ein BNC-female-zu-BNC-female-Adapter oder ein entsprechendes Koaxialkabel benötigt, das nicht im Lieferumfang enthalten ist. Diese modulare Anschlussstruktur erlaubt eine flexible Anpassung an unterschiedliche Systemanforderungen.
Der Verstärker ist für Eingangspegel im Bereich von -60 dBm bis -20 dBm ausgelegt. Dieser Arbeitsbereich deckt typische Signalpegel ab, die in drahtlosen Mikrofonsystemen auftreten, und stellt sicher, dass das verstärkte Signal im optimalen Bereich an den nachfolgenden Geräten anliegt. Dadurch wird eine saubere Signalverarbeitung unterstützt, ohne unnötige Verzerrungen zu verursachen.
Auch die mechanischen Eigenschaften des Active In-Line Amplifiers sind auf den professionellen Einsatz ausgelegt. Mit kompakten Abmessungen von 75 × 18,2 × 77 mm lässt sich das Gerät unauffällig in Racks, Kabeltrassen oder an Montagepunkten in Antennennähe platzieren. Das geringe Gewicht von 140 g erleichtert die Montage und minimiert die Belastung der angeschlossenen Kabel.

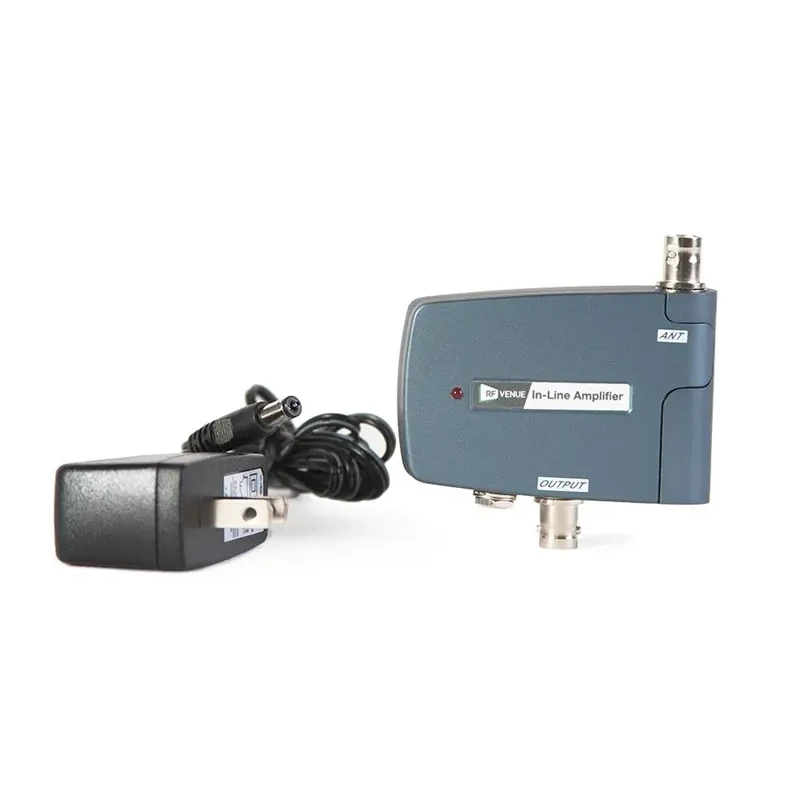

Zum Lieferumfang des RF Venue Active In-Line Amplifiers gehören neben dem Verstärker selbst ein AC-Netzteil zur Stromversorgung sowie eine Montagehalterung inklusive Schrauben. Zusätzlich liegt ein Datenblatt bzw. Benutzerhandbuch bei, das grundlegende Informationen zur Installation und zum Betrieb enthält. Diese Ausstattung ermöglicht eine sofortige Integration in bestehende Systeme.
Der Active In-Line Amplifier ist als gezielte Ergänzung für drahtlose Mikrofonsysteme konzipiert, bei denen Antennen aus Platz- oder Abdeckungsgründen nicht direkt am Empfänger positioniert werden können. Durch den Einsatz dieses Verstärkers lassen sich größere Entfernungen realisieren, ohne die Empfangsqualität zu beeinträchtigen.
Zusammengefasst stellt der RF Venue Active In-Line Amplifier eine kompakte und funktionale Lösung zur Kompensation von HF-Kabelverlusten dar. Mit definierter Verstärkung, breitem Frequenzbereich, flexibler Stromversorgung und einfacher Integration unterstützt er den zuverlässigen Betrieb professioneller drahtloser Mikrofonsysteme in unterschiedlichsten Installationsszenarien.
