Das RF Venue OPTIX Series 3 ist ein spezialisiertes Glasfaser-Antennenverteilungssystem, das für die entfernte Platzierung von Antennen in drahtlosen Audiosystemen entwickelt wurde. Es handelt sich um ein rauscharmes RF-to-Fiber-System (RFoF), das Hochfrequenzsignale von einer Antenne in optische Signale umwandelt, diese über Glasfaserkabel überträgt und am Zielort wieder in HF-Signale zurückkonvertiert. Dieses Konzept ermöglicht die Überbrückung großer Entfernungen, ohne die typischen Verluste, die bei langen Koaxialkabelstrecken auftreten.

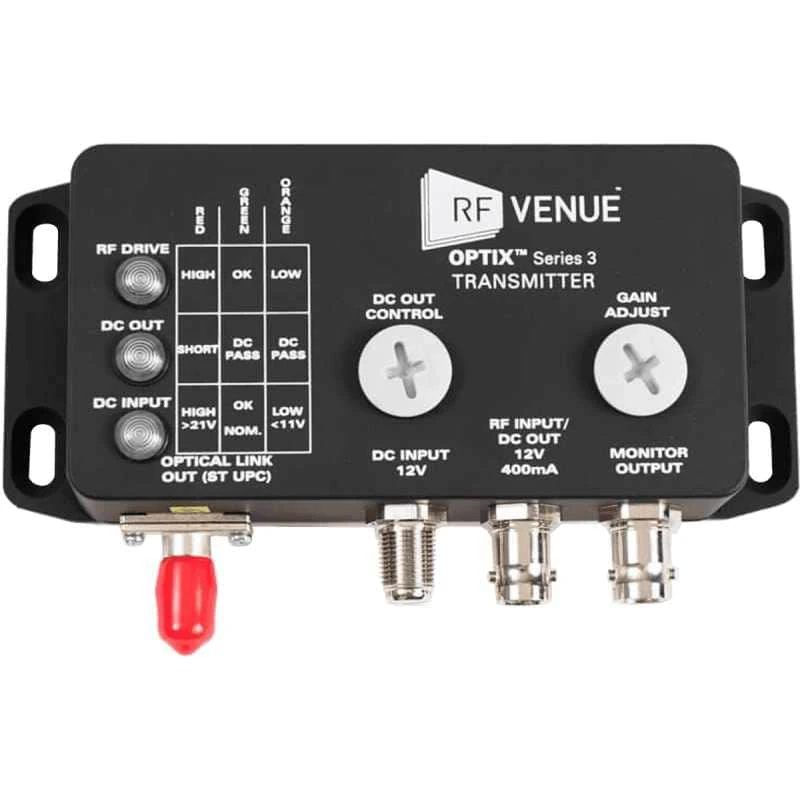

Das OPTIX Series 3 System besteht aus einem Sender-Modul (Tx) und einem Empfänger-Modul (Rx). Das HF-Signal wird zunächst über Koaxialkabel vom Antennensystem an das Tx-Modul geführt. Dort erfolgt die Umwandlung des elektrischen HF-Signals in ein optisches Signal. Dieses optische Signal wird anschließend über ein Singlemode-Glasfaserkabel mit einer Wellenlänge von 1310 nm übertragen. Am Zielort wandelt das Rx-Modul das optische Signal wieder in ein HF-Signal um, das anschließend über Koaxialkabel an Antennenverteilsysteme oder direkt an Empfänger weitergeleitet wird.
Das System ist für die Übertragung von Signalen über Distanzen von bis zu 5 Kilometern ausgelegt. Dadurch eignet sich das OPTIX Series 3 besonders für Anwendungen, bei denen Antennen räumlich weit von den Empfängern entfernt platziert werden müssen, beispielsweise aus Gründen der Funkabdeckung oder aufgrund baulicher Gegebenheiten. Durch die Nutzung von Glasfaser werden Signalverluste, Einstreuungen und elektromagnetische Störungen effektiv minimiert.
Elektrisch unterstützt das OPTIX Series 3 mehrere Frequenzbereiche, darunter 175–213 MHz, 470–698 MHz sowie 900–960 MHz. Diese Bandbreite ermöglicht den Einsatz mit unterschiedlichen drahtlosen Audiosystemen. Der nutzbare Dynamikbereich beträgt 60 dB, während der Eingangsrauschpegel bei -100 dBm liegt. Die maximal nutzbare Eingangsleistung beträgt -25 dBm, wobei die absolute maximale RF-Eingangsleistung bei unter 0 dBm beziehungsweise 1 mW liegt. Das Überschreiten dieses Wertes kann zu Übersteuerung führen und ist ausdrücklich zu vermeiden.
Das System arbeitet mit einer nominalen Impedanz von 50 Ohm und weist einen durchschnittlichen VSWR-Wert von unter 2,5:1 auf. Die Stromversorgung erfolgt im Bereich von 5 bis 22 Volt DC, wobei die empfohlene Versorgungsspannung bei 12,25 V DC liegt. Der Stromverbrauch beträgt etwa 166 mA für das Tx-Modul und etwa 258 mA für das Rx-Modul bei 12 Volt.

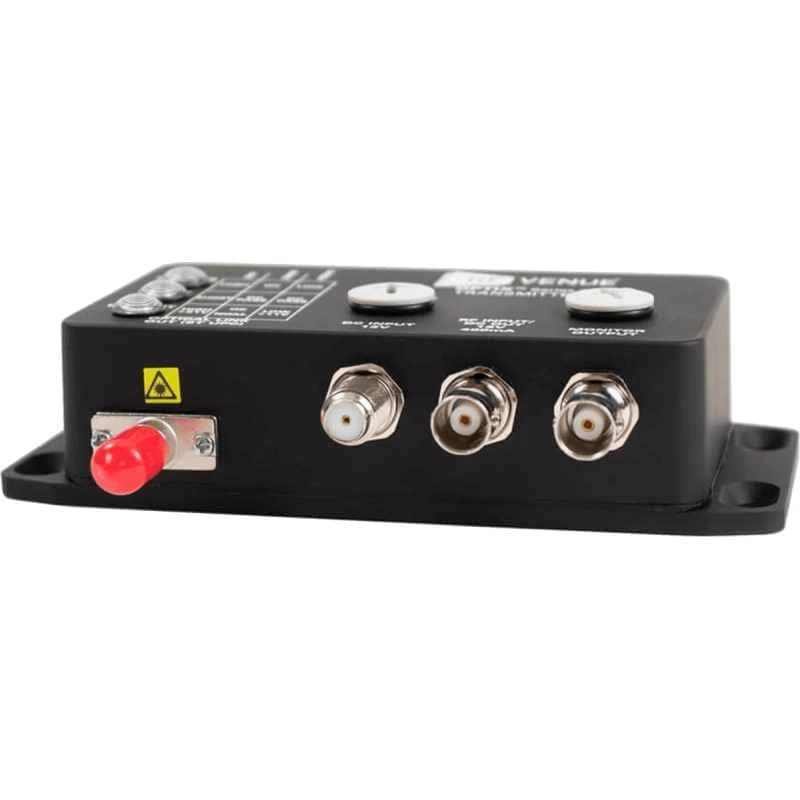

Die optischen Anschlüsse sind als ST/UPC ausgeführt. Für den Betrieb wird ein Singlemode-Glasfaserkabel mit 1310-nm-Spezifikation benötigt, das nicht im Lieferumfang enthalten ist. Ebenso wird ausdrücklich darauf hingewiesen, dass die Glasfaser-Steckflächen sauber gehalten werden müssen und ausschließlich mit dafür vorgesehenen Reinigungswerkzeugen gereinigt werden dürfen.
Physikalisch sind die Module kompakt ausgeführt. Jedes Modul misst inklusive Flanschen und Anschlüssen 138 × 77 × 33 mm. Das Gewicht des Tx-Moduls beträgt 223 g, das des Rx-Moduls 229 g. Der zulässige Betriebstemperaturbereich liegt zwischen -25 °C und +75 °C, wodurch das System auch unter anspruchsvollen Umgebungsbedingungen eingesetzt werden kann.
Das OPTIX Series 3 unterstützt sowohl Single-Channel- als auch Diversity-Anwendungen. In Single-Channel-Setups wird ein Antennensignal über ein einzelnes Tx-Modul übertragen und am Zielort wieder ausgegeben. In Diversity-Systemen werden zwei separate Antennensignale über jeweils eigene Tx- und Rx-Module geführt, um die Vorteile der Diversity-Technik vollständig nutzen zu können.
Zusammenfassend bietet das RF Venue OPTIX Series 3 eine spezialisierte Lösung für die verlustarme Übertragung von HF-Signalen über große Distanzen. Durch die Kombination aus Glasfasertechnologie, definierten elektrischen Eigenschaften und modularer Struktur ermöglicht es eine flexible und professionelle Umsetzung von Remote-Antenneninstallationen in drahtlosen Audiosystemen.
