Das RF Venue OPTIX Series 3 ist ein hochentwickeltes Fiber-Optic Remote Antenna Distribution System, das speziell für drahtlose Audiosysteme entwickelt wurde. Es ermöglicht die verlustarme Übertragung von HF-Signalen über große Entfernungen, indem es Hochfrequenzenergie von einer Antenne in optische Signale umwandelt, diese über ein Glasfaserkabel überträgt und am Zielort wieder in HF-Signale zurückführt. Auf diese Weise können Antennen flexibel an Orten platziert werden, die weit entfernt vom Empfänger oder der Audioausrüstung liegen, ohne dass klassische Koaxialkabelverluste auftreten.

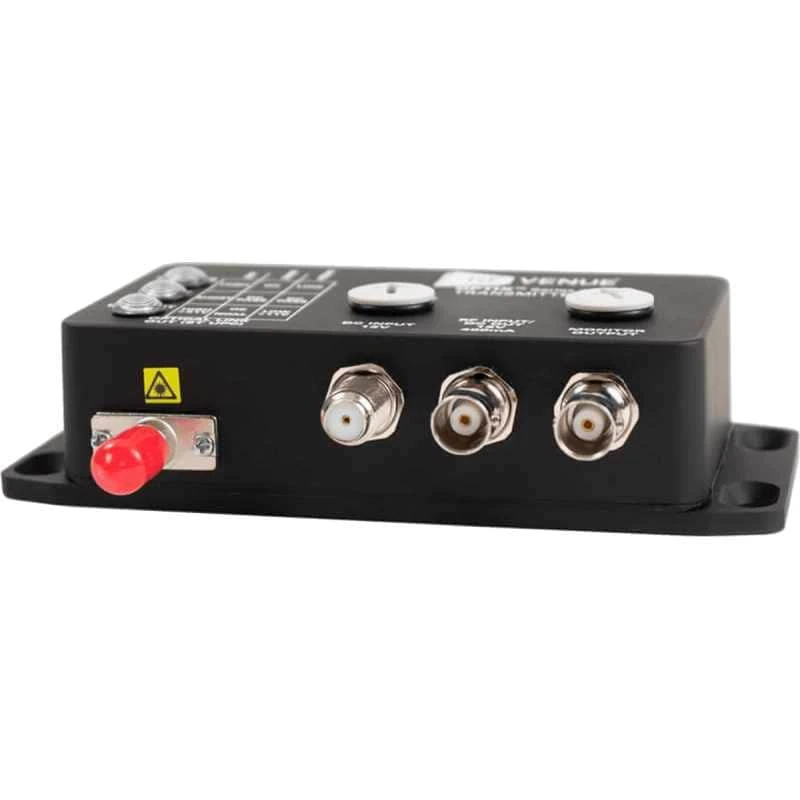

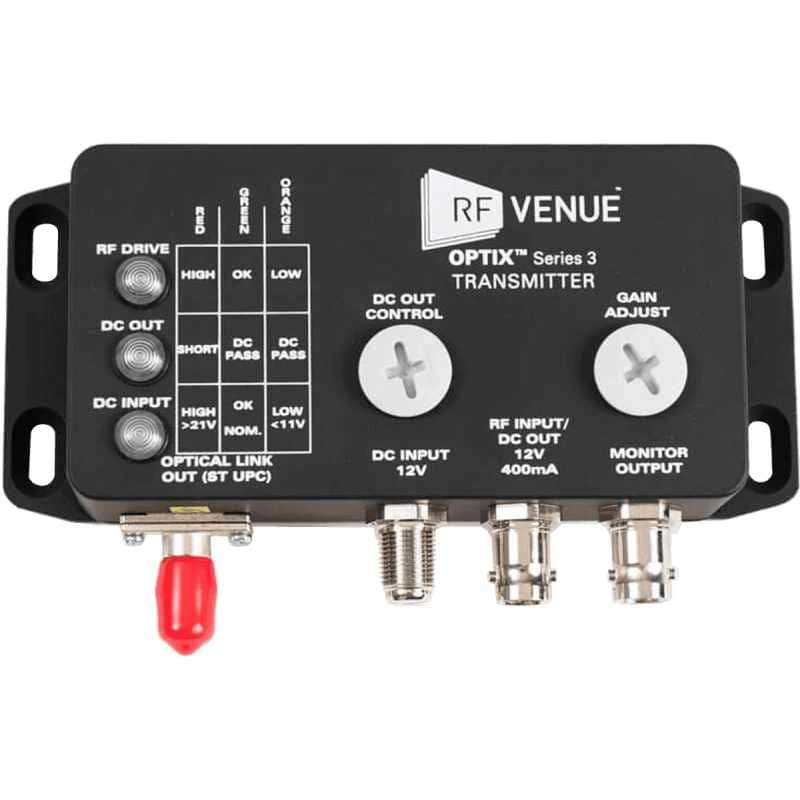

Das System besteht aus zwei Hauptkomponenten: einem Transmitter-Modul (Tx) und einem Receiver-Modul (Rx). Das Tx-Modul empfängt das Antennensignal über einen Standard-BNC-Anschluss, wandelt es in ein optisches Signal bei einer Wellenlänge von 1310 nm um und sendet dieses über ein Singlemode-Glasfaserkabel. Am entfernten Standort konvertiert das Rx-Modul das optische Signal zurück in ein HF-Signal, das dann an Empfänger oder Antennenverteilungssysteme weitergegeben wird. Dieses Verfahren garantiert eine äußerst geringe Signalverschlechterung selbst über Entfernungen von bis zu 5 km, wodurch es ideal für große Veranstaltungsräume, Mehrrauminstallationen oder Außenanwendungen ist.
Die technischen Spezifikationen des OPTIX Series 3 umfassen einen Frequenzbereich von 175–213 MHz, 470–698 MHz und 900–960 MHz. Mit einem nutzbaren Dynamikbereich von 60 dB und einem Eingangsrauschpegel von -100 dBm eignet sich das System für eine Vielzahl professioneller drahtloser Audioszenarien. Die maximale nutzbare Eingangssignalstärke liegt bei -25 dBm, während die absolute maximale RF-Eingangsleistung unter 0 dBm/1 mW bleibt. Ein Überschreiten dieses Pegels kann zu Signalverzerrungen führen und die Garantie erlöschen lassen. Die nominale Impedanz beträgt 50 Ohm, während der durchschnittliche VSWR-Wert unter 2,5:1 liegt, was eine effiziente Signalübertragung garantiert.
Für die Stromversorgung sind die Module auf einen DC-Bereich von 5–22 V ausgelegt, wobei die empfohlene Versorgungsspannung 12,25 V DC beträgt. Der Stromverbrauch des Tx-Moduls liegt bei etwa 166 mA, der des Rx-Moduls bei etwa 258 mA. Physikalisch sind die Module kompakt, mit Abmessungen von jeweils 138 × 77 × 33 mm und Gewichten von 223 g für den Transmitter und 229 g für den Receiver. Damit lassen sich die Module einfach in Racks, auf Stative oder an andere Montagepunkte integrieren.
Für den Anschluss an das Glasfasernetzwerk werden ST/UPC-Steckverbinder verwendet. Die ordnungsgemäße Reinigung der Endflächen ist essenziell, um Signalverluste oder Beschädigungen zu vermeiden; nur für Glasfaser geeignete Reinigungswerkzeuge dürfen eingesetzt werden. Das System ist für den Betrieb bei Temperaturen von -25 °C bis +75 °C ausgelegt, was auch den Einsatz unter extremen Bedingungen ermöglicht.
Das OPTIX Series 3 unterstützt sowohl Single-Channel- als auch Diversity-Anwendungen. In Single-Channel-Konfigurationen wird ein einzelnes Antennensignal übertragen, während in Diversity-Setups zwei separate HF-Signale parallel konvertiert und transportiert werden, um die Vorteile von Diversity-Empfangssystemen vollständig zu nutzen. Diese Flexibilität macht das System besonders für professionelle Audioinstallationen interessant, bei denen mehrere drahtlose Mikrofonsysteme gleichzeitig betrieben werden müssen.
Zusammenfassend bietet das RF Venue OPTIX Series 3 eine zuverlässige, verlustarme und flexible Lösung für die Remote-Platzierung von drahtlosen Antennen. Die Kombination aus Glasfasertechnologie, hoher Dynamik, breitem Frequenzbereich und einfacher Integration in bestehende Systeme macht es zu einem unverzichtbaren Werkzeug für professionelle Audioanwendungen, die große Reichweiten oder komplexe Installationen erfordern.
