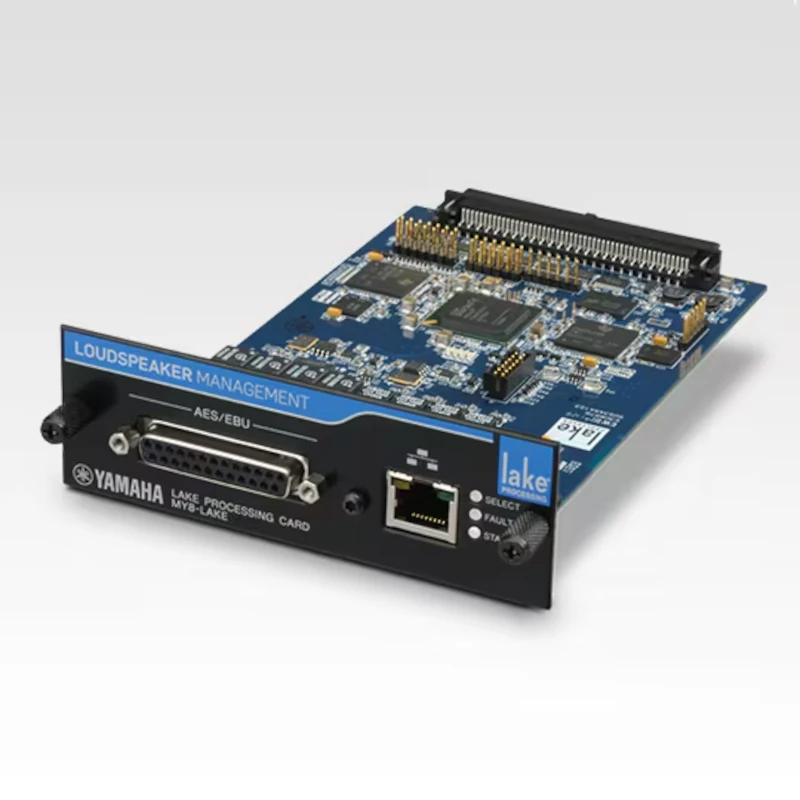

Die Yamaha MY8-LAKE ist eine optionale LAKE Processing Card, die für kompatible Yamaha Digitalmischpulte und Signalprozessoren entwickelt wurde. Sie erweitert die Systemfähigkeiten um präzise Lautsprecherverarbeitung, ermöglicht flexible Kanalzuweisungen und vereinfacht das Tuning von komplexen Audio-Setups.
Die MY8-LAKE unterstützt zwei Hauptbetriebsmodi:
-
Mesa-Modus (8-in/8-out):
Dieser Modus ist ideal für System-Equalizer-Anwendungen, bei denen jeder Kanal individuell angepasst werden muss, um die Akustik eines Veranstaltungsortes optimal zu korrigieren. Hierbei können Frequenzgangkorrekturen vorgenommen werden, um die Lautsprecher linear abzustimmen und Raumresonanzen auszugleichen. -
Contour-Modus (4-in/12-out):
Der Contour-Modus fungiert als flexibler Crossover, bei dem vier Eingangskanäle auf bis zu zwölf Ausgangskanäle verteilt werden können. Dies ist besonders nützlich für Mehrwege-Lautsprechersysteme, bei denen unterschiedliche Frequenzbereiche präzise den entsprechenden Lautsprechern zugeordnet werden müssen.
Darüber hinaus ist eine Kombination beider Modi möglich, sodass Anwender flexibel zwischen System-EQ und Crossover-Anwendungen wechseln oder beide gleichzeitig nutzen können.
Leistungsmerkmale
-
96 kHz interne Verarbeitung, unterstützt Sample-Raten von 44,1 kHz, 48 kHz und 88,2 kHz, um höchste Klangtreue sicherzustellen.
-
Smaart-kompatibel: Die Karte arbeitet mit Smaart-Sound-System-Messsoftware zusammen, sodass die Lautsprecher präzise kalibriert und getunt werden können.
-
Über 1.000 Lautsprecher-Presets im Lake Controller verfügbar, um die Einrichtung deutlich zu beschleunigen.
-
Flexible Integration in Yamaha-Digitalkonsolen über Insert-Punkte und AES/EBU-Anschlüsse der MY8-LAKE.
-
Lake Controller Software: Ermöglicht die zentrale Verwaltung aller Lake-Geräte im System, inklusive Routing, EQ, Limiter und Delay.
Anschlüsse und Bauweise
Die MY8-LAKE verfügt über zwei Hauptschnittstellen:
-
AES/EBU Ein- und Ausgänge (Ch 1–8): 24-bit, sampling rate individuell pro Kanal wählbar, D-Sub 25-pin Anschluss
-
Netzwerkanschluss (Ethernet): 10Base-T/100Base-T, RJ-45
-
Abmessungen: 120 × 40 × 176 mm
-
Betriebstemperatur: 0 °C bis 40 °C, Lagertemperatur: -20 °C bis 60 °C
-
Stromverbrauch: Maximal 3 W
Die Verzögerung zwischen AES-Eingang und AES-Ausgang beträgt im besten Fall 0,7185 ms bei synchroner 96 kHz-Verarbeitung, was für Live-Anwendungen und präzises Monitoring praktisch verzögerungsfrei ist.
Software und Kompatibilität
Die MY8-LAKE wird über die Lake Controller Software konfiguriert und verwaltet. Hier können Anwender Presets laden, EQ-Kurven anpassen, Crossover-Settings ändern und Delay-Korrekturen durchführen. Das Modul unterstützt Smaart, was es besonders für professionelle Audioingenieure attraktiv macht.
Hinweis zu Nexo-Presets: Lautsprecher-Presets von Nexo in der Lake Controller Bibliothek sind nicht kompatibel mit der MY8-LAKE, da Nexo-Lautsprecher nur mit Nexo TD-Controllern verwendet werden dürfen.
Einsatzbereiche
Die MY8-LAKE Processing Card eignet sich ideal für:
-
Touring und Live-Konzerte, bei denen unterschiedliche Lautsprechersysteme präzise verarbeitet werden müssen
-
Festinstallationen in Clubs, Theatern oder Konferenzräumen, um komplexe Mehrweg-Lautsprechersysteme effizient zu verwalten
-
Sound-Design und FOH: Optimale Systemintegration mit Yamaha-Digitalmischpulten
