Professionelle 96-kHz-Performance und XCVI-FPGA-Architektur
Das Allen & Heath Avantis-U/220X markiert eine Spitzenklasse unter den kompakten Digitalmischpulten für Live-Beschallung, Festinstallationen, Theater, Gotteshäuser und professionelle Eventproduktionen. Das Herzstück des Systems bildet der hochmoderne XCVI FPGA-Core mit einer nativen Abtastrate von 96 kHz, variabler Bit-Tiefe und einem 96-Bit-Akkumulator. Diese Rechenleistung ermöglicht die zeitgleiche Verarbeitung von 64 Eingangskanälen und einer frei konfigurierbaren 42-Bus-Architektur bei einer extrem geringen Systemlatenz von nur 0,7 ms (gemessen vom analogen Eingangs- bis zum Ausgangssignal). Dank dieser ultra-niedrigen Latenz und der Phasenreinheit eignet sich die Konsole hervorragend für anspruchsvolles In-Ear-Monitoring und präzise Summierungen.
Das verwindungssteife, super-robuste und zugleich leichtgewichtige Vollmetall-Chassis garantiert maximale Zuverlässigkeit im rauen Toureinsatz bei Abmessungen von 917 x 627 x 269 mm und einem Eigengewicht von 26 kg.
Intuitive Bedienung durch duale 15.6″ Full-HD-Touchscreens (Continuity UI)

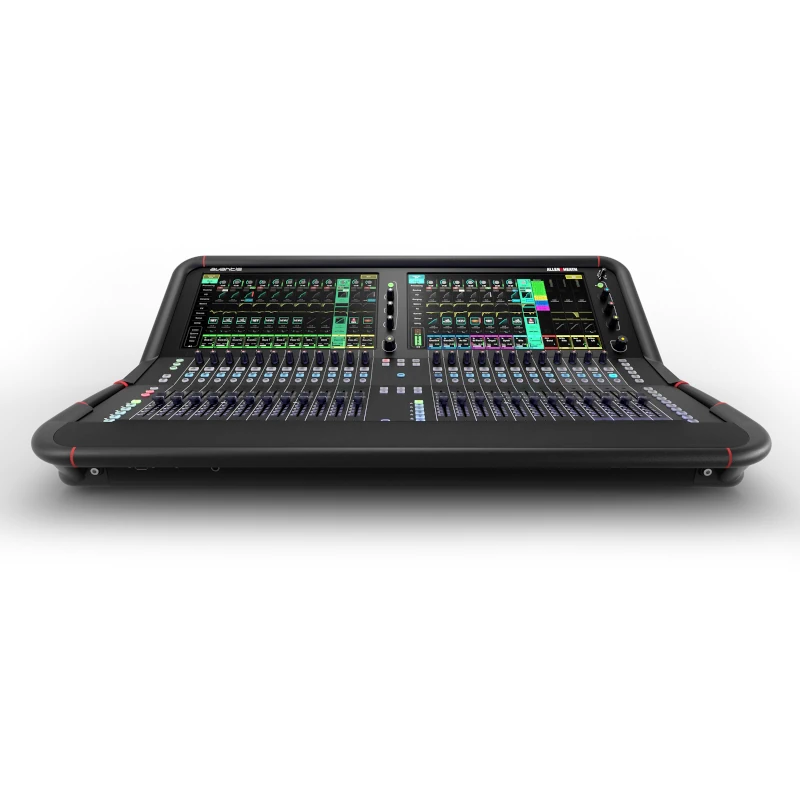

Die Bedienphilosophie des Avantis-U/220X setzt auf nahtlose Interaktion zwischen physischen Reglern und visueller Rückmeldung. Zwei hochauflösende 15,6-Zoll Full-HD (1080p) kapazitive Touchscreens mit Gestensteuerung bilden die zentrale Schnittstelle. Sie verbinden die physischen Faderstreifen visuell direkt mit den Bildschirm-Kanalzügen (Continuity UI), was ein schnelles und ermüdungsfreies Arbeiten ermöglicht.
Fader-Sektion: 24 motorisierte, touch-sensitive 100-mm-Fader verteilt auf zwei Bänke mit jeweils 6 frei konfigurierbaren Layer-Ebenen ergeben insgesamt 144 Faderstrips.
Integrierte Fader-Beleuchtung: Eine sanfte, in die Armauflage integrierte Beleuchtung sorgt für optimale Ausleuchtung der Faderbank bei dunklen Lichtverhältnissen.
Visualisierung: Jedes Kanal-Namensfeld im Display zeigt Name, Farbe, Typ, Pan, Gain, Trim, 22-Segment-Pegelanzeigen sowie die Gain-Reduction der Kompressoren an.
Bedienelemente per Kanal: Jeder Faderstrip ist mit eigenen Tastern für PAFL, Mix und Mute sowie einem Drehgeber ausgestattet. Global wählbare Modi schalten die Drehgeber auf Gain, Pan, Sends oder 3 benutzerdefinierte Funktionen um.
Erweiterte Hardware-Steuerung: 24 zuweisbare SoftKeys, zwei Blöcke à 3 zuweisbare Drehgeber (Custom Rotaries) sowie dedizierte Tasten für Copy, Paste, Reset, Pre/Post, Freeze-in-Layers und GEQ Fader Flip optimieren den Workflow.
Lokale I/O-Bestückung und massive Schnittstellenerweiterung

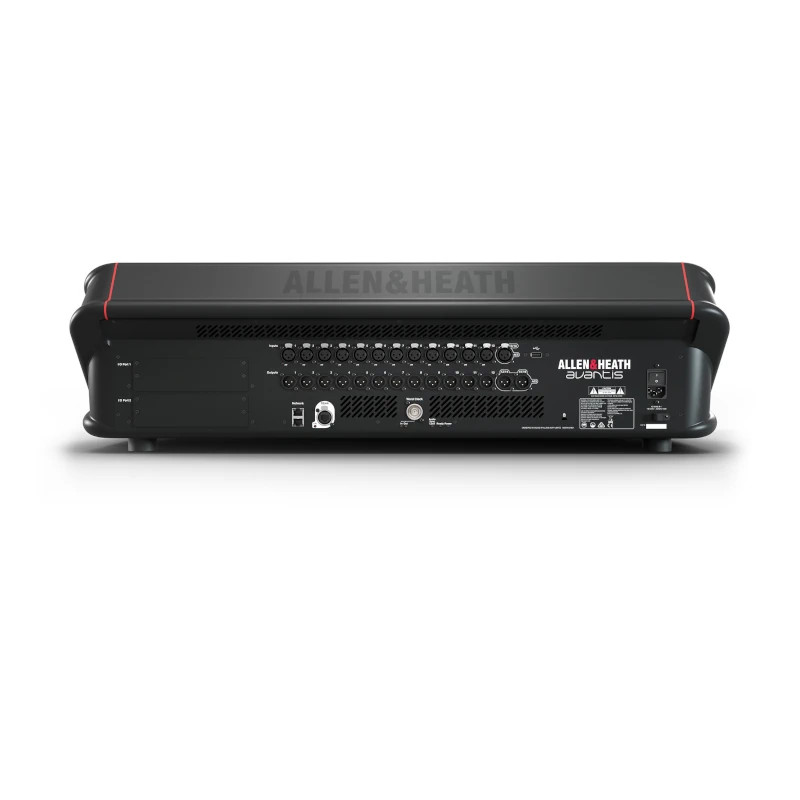

Das Avantis-U/220X bietet bereits an der Geräterückseite eine leistungsfähige lokale I/O-Grundausstattung für Direktanbindungen:
Analoge Eingänge: 12 symmetrische XLR-Mikrofon-/Line-Eingänge mit digital steuerbaren High-End-Preamps (Gain-Bereich +5 bis +60 dB, schaltbarer -20 dB Pad für maximale Eingangspegel bis +30 dBu, +48V Phantomspeisung).
Analoge Ausgänge: 12 symmetrische XLR-Line-Ausgänge (+4 dBu Nominalpegel, +22 dBu Maximalpegel).
Digitale I/Os: 1x Stereo AES3-Eingang (XLR) mit Abtastratenkonvertierung (32–192 kHz) sowie 2x Stereo AES3-Ausgänge (XLR) mit umschaltbarer Sample-Rate (96 kHz, 48 kHz, 44.1 kHz). Die SRCs sind per Software bypassbar.
Kopfhörer-Monitoring: 6,3 mm TRS- und 3,5 mm Klinkenbuchsen mit eigener analoger Lautstärkeregelung.
Word Clock: BNC-Anschluss (per Software schaltbar als Input oder Output).
Für umfassende Systemerweiterungen stehen gleich drei hochkapazitive Netzwerkschnittstellen bereit:
SLink-Port: EtherCON-Anschluss für direkte Verbindungen über das Allen & Heath Digital-Snake-System. Unterstützt automatisch die Protokolle gigaACE, DX, GX, dSnake und ME mit bis zu 128×128 Kanälen zur Einbindung von I/O-Expandern und Personal-Monitoring-Systemen.
Zwei I/O-Option-Slots: Beide Kartenschächte verarbeiten jeweils bis zu 128×128 Kanäle bei 96 kHz. Sie können mit optionalen Schnittstellenkarten wie Dante, MADI, Waves SoundGrid, gigaACE oder AES/EBU bestückt werden.
Umfassendes Signal-Processing und DEEP-Processing-Architektur
Jeder der 64 Eingangskanäle verfügt über ein vollständiges Processing-Paket: Trim, Polarität, High-Pass- und Low-Pass-Filter, zwei Insert-Punkte, Gate, vollparametrischen EQ, Kompressor und Delay.
Die 42 Ausgangsbusse bieten ebenfalls vollumfängliches Processing inklusive externem Eingang, Polarität, Trim, Insert, parametrischem EQ, grafischem EQ (mit RTA und Fader-Flip-Modus), Kompressor und Delay. Alle Signal-Delays sind präzise in Millisekunden, Metern, Füßen oder Samples einstellbar.
DEEP Processing Ready: Ermöglicht das Einbinden von latenzfreien Emulationen klassischer Preamps, Kompressoren und EQs direkt in die Kanalzüge, ohne wertvolle FX-Racks zu belegen oder zusätzliche Latenz zu erzeugen.
12 Stereo-FX-Engines: 12 integrierte Multi-FX-Racks mit eigener Bibliothek und dedizierten Stereo-Return-Kanälen (inkl. PEQ).
Automatic Mic Mixer (AMM): Integrierter Automatik-Mischer für bis zu 64 Mikrofonkanäle, aufteilbar auf 1, 2 oder 4 Zonen. Betreibbar im klassischen Gain-Sharing-Modus oder mit NOM-Algorithmus (Number of Open Microphones) für perfekte Sprachverständlichkeit bei Konferenzen.
DCA & Mute-Gruppen: 16 DCA-Gruppen mit praktischer DCA-Spill-Funktion sowie 8 Mute-Gruppen.
Recording, Verwaltung und Systemintegration
Das Avantis-U/220X bietet direkte USB-Schnittstellen für die Datenübertragung und Audiowiedergabe/Aufnahme:
USB-Stereo-Audio: Stereo-Aufnahme in 24-Bit / 96 kHz als WAV-Datei sowie direkte Wiedergabe von WAV-, MP3- und FLAC-Dateien über USB-Speichermedien.
Show- & Szenenverwaltung: Speicherplatz für 500 Szenen pro Showfile inklusive definierbaren Überblendzeiten (Crossfade bis 20 Sekunden), eingebetteten Szenenaufrufen und flexiblen Recall-Filtern/Scene Safes.
Netzwerk & Apps: Zwei Gigabit-Ethernet-Ports (RJ45) ermöglichen die Einbindung in IP-Netzwerke zur Drahtlossteuerung via iPad-Apps sowie MIDI-Steuerung over TCP/IP.
Benutzerrechte & Sicherheit: Passwortgeschützte Benutzer-Logins mit individuell einschränkbaren Zugriffsrechten.
Das interne Weitbereichsnetzteil (100–240 V AC, 50/60 Hz, max. 150 W) garantiert eine sichere Stromversorgung im Bereich von 0 °C bis 40 °C Betriebstemperatur.
