Diskrete I/O-Erweiterung für Wandeinbau und Bodentanks

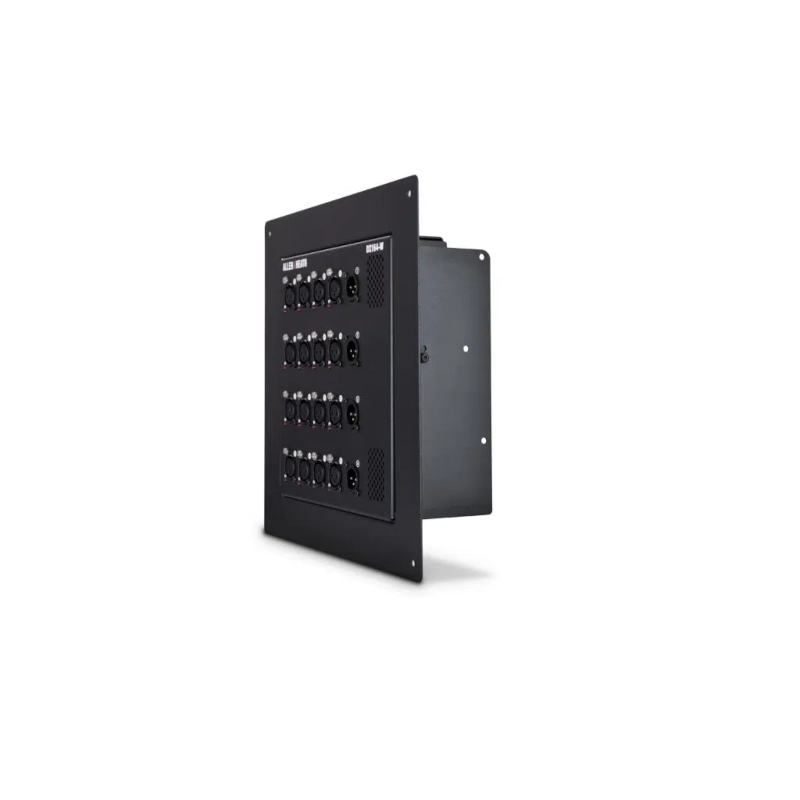

Der Allen & Heath DX164-W ist ein robuster, hochspezialisierter Remote-Audio-Expander, der gezielt für die Unter- und Aufputz-Montage in Wänden, Bühnen-Bodentanks oder NEMA-Standardgehäusen entwickelt wurde. Der Wand-Expander fügt sich nahtlos in dLive-, Avantis-, SQ- und AHM-64-Mischsysteme ein und verarbeitet hochauflösende Signale mit 96 kHz Abtastrate. Durch sein kompaktes Design fügt sich der Expander ideal in Theater, Kirchen, Konferenzsäle oder Multifunktionsarenen ein, um Signale direkt an der Wand oder im Bühnenbereich abzugreifen.

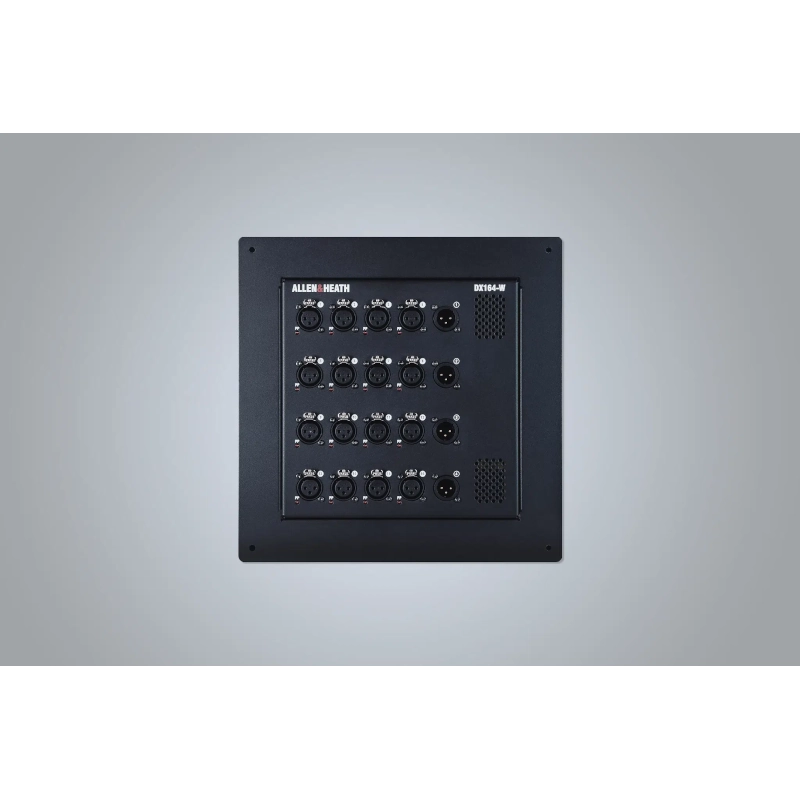

Die Beschaltung der Frontplatte ist auf maximale Praxistauglichkeit im Festinstallationsalltag ausgelegt:
- 16 symmetrische XLR-Eingänge: Angetrieben von voll abrufbaren, hochwertigen Vorverstärker-Schaltungen mit bis zu +60 dB Gain (in 1-dB-Schritten), einem zuschaltbaren -20 dB Active PAD sowie herausragendem Rauschverhalten (-127 dB Mic EIN).
- Dedizierte Phantom-LEDs: Jede einzelne Input-Buchse verfügt über eine eigene Status-LED für die +48V-Phantomspeisung, was eine schnelle Sichtprüfung direkt am Einbauort ermöglicht.
- 4 analoge XLR-Ausgänge: Relais-geschützte Line-Ausgänge speisen Nahfeldmonitore, Schwerhörigenanlagen oder zusätzliche Beschallungszonen.
Kaskadierbar, Redundant & Ausfallsicher

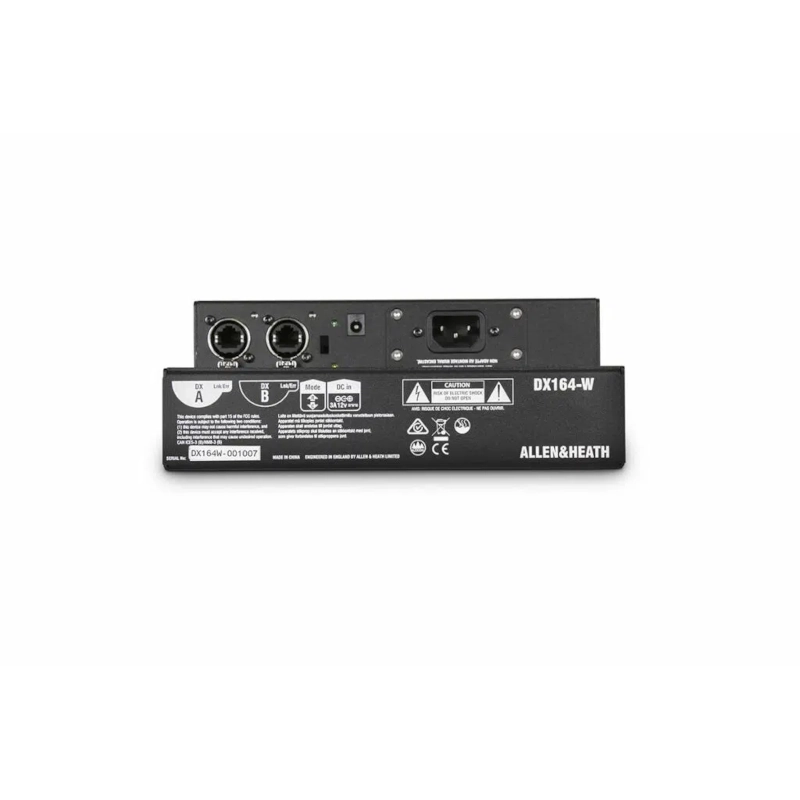

Das Gerät stellt zwei verriegelbare Neutrik EtherCON DX-Ports bereit, die über einen mechanischen Schalter flexibel konfiguriert werden können:
- Cascade-Modus: Ermöglicht die serielle Hintereinanderschaltung von zwei Einheiten über ein einziges CAT-Kabel zum Mischpult.
- Redundant-Modus: Bietet eine vollredundante DX-Kabelverbindung zur dLive S Class MixRack- oder Surface-Einheit für ausfallsichere Live-Übertragungen.
Neben der internen Stromversorgung (100–240V AC über IEC oder Klemmleiste mit Kabelverschraubung) steht ein 12V-DC-Eingang zur Verfügung. Dieser kann als primäre Speisung oder als redundante USV-Sicherung genutzt werden. Firmware-Updates erfolgen bei Verbindung mit dem Hauptmischer vollautomatisch.
