96-kHz-Performance und Dante-Netzwerk-Integration in einer Konsole
Das Allen & Heath Qu-6D vereint professionelle Audioverarbeitung mit moderner IP-Netzwerkanbindung. Angetrieben von einer hochleistungsfähigen 96 kHz XCVI FPGA-Engine mit variabler Bit-Tiefe von bis zu 96-Bit verarbeitet das Digitalmischpult Signale mit einer ultrakurzen Systemlatenz von unter 0,7 ms (gemessen vom analogen Mikrofoneingang bis zum XLR-Hauptausgang). Die Qu-6D-Ausführung hebt sich durch eine herstellerseitig integrierte 16×16 Dante-Schnittstelle ab, die bei 48 kHz oder 96 kHz betrieben werden kann. Ein dedizierter EtherCON-Anschluss mit integrierter Control-Bridge erlaubt die direkte Einbindung in bestehende Dante-Audionetzwerke ohne zusätzliche Modulkarten.
Mit insgesamt 38 Eingangskanälen (32 Mono/linkbar, 3 Stereo) und 28 Bussen bietet das Qu-6D ausreichend Kapazität für anspruchsvolle Live-Beschallungen, Theaterproduktionen, Konferenzzentren, Gotteshäuser und Studioumgebungen.

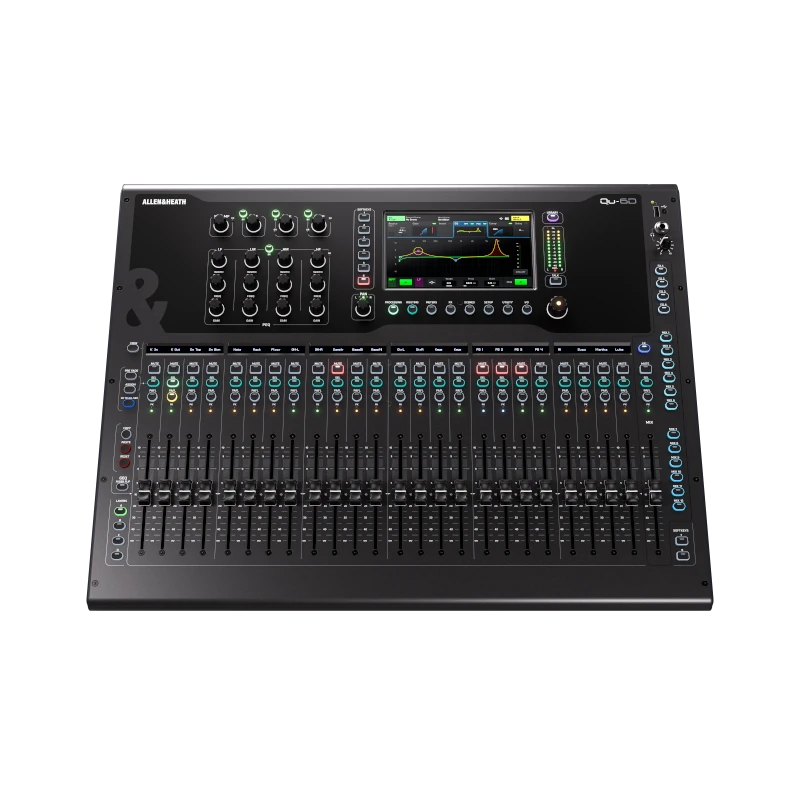

Übersichtliche Hardware-Ergonomie mit 25 Motorfadern

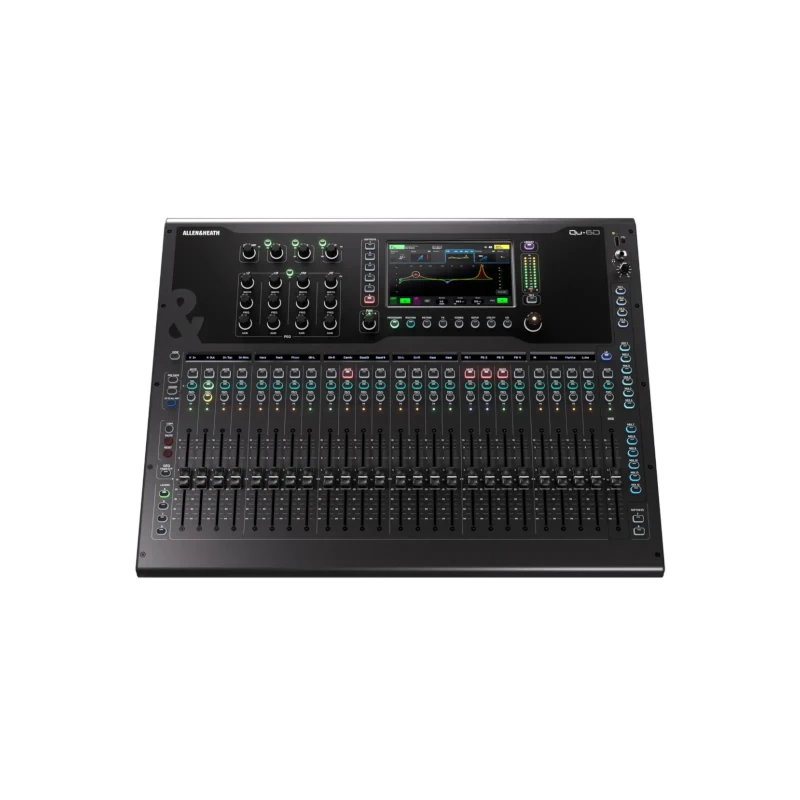

Für eine schnelle und fehlerfreie Handhabung im Live-Betrieb setzt das Qu-6D auf eine großzügig gestaltete Bedienoberfläche. 25 motorisierte 100-mm-Fader verteilt auf 4 frei belegbare Layer ermöglichen den direkten Zugriff auf Eingänge, Aux- und Gruppen-Mixes, FX-Sends, FX-Returns, DCA-Gruppen und MIDI-Befehle.
7-Zoll-Touchscreen: Ein kapazitives Farbdisplay (800 x 480 Pixel, 24-Bit RGB) bildet die zentrale Schnittstelle zur Parameteranpassung, zur Signalverfolgung und zur Detailanzeige des Echtzeit-Analysators (RTA).
Kanalzug-Visualisierung: Jeder Faderstrip verfügt über eigene Select-, Mute- und PAFL-Taster mit Status-LEDs, eine programmierbare chromatische LED-Anzeige, eine Peak-LED sowie ein hintergrundbeleuchtetes LCD-Display für Kanalnamen und Patching-Informationen.
Kontrastreiche Bedienelemente: Drehregler und Fader sind mit weiβen Skirting-Randelementen ausgestattet, die auf dunklen Bühnen oder in Regieräumen für optimale Sichtbarkeit sorgen.
Frei belegbare SoftKeys: 8 mehrfarbig illuminierte Tasten bieten Direktzugriff auf Funktionen wie Stummschaltungen, Tap Tempo, Szenenwechsel, Transportsteuerung oder Qu-Drive-Befehle.
Arbeitserleichternde Tasten: Dedizierte Tasten für Copy, Paste und Reset beschleunigen das Einrichten von Kanalzügen, während die View-Taste eine temporäre Übersicht der Belegungen auf den Displays bereitstellt.
Direkte analoge I/O-Ausstattung und vielseitige Digitalanschlusswerte

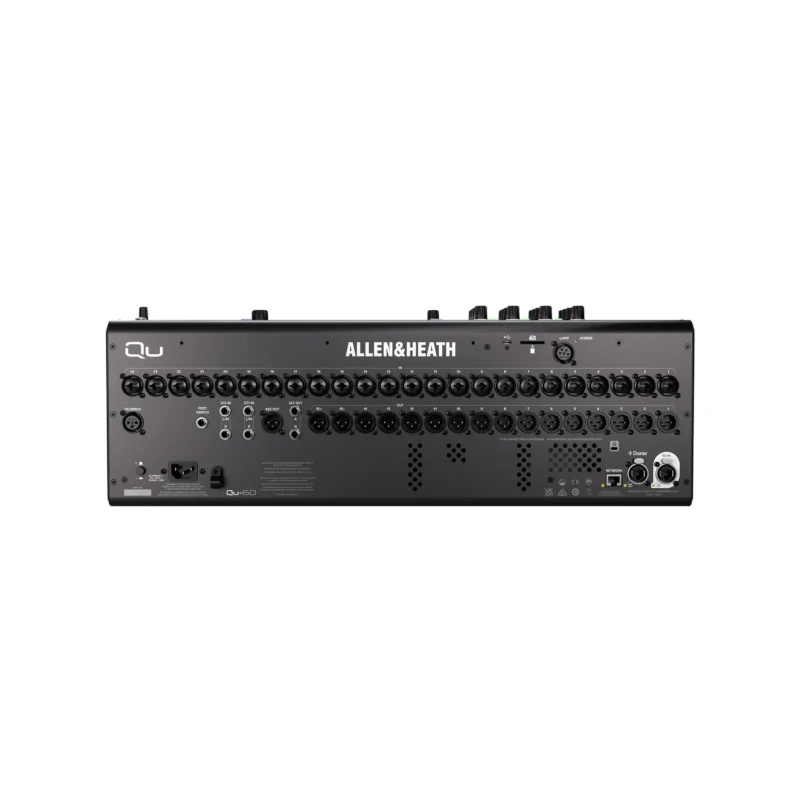

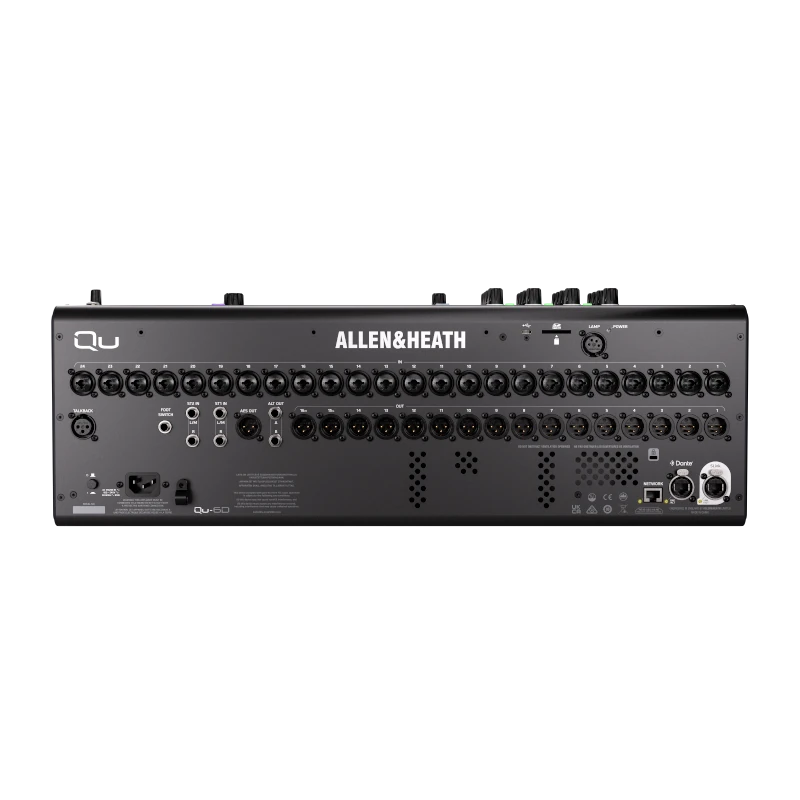

Das Mischpult stellt auf der Rückseite ausreichend Anschlüsse bereit, um ein klassisches 1-zu-1-Setup ohne externe Stageboxen umzusetzen:
Analoge Eingänge: 24 analoge XLR/Klinke-Combi-Buchsen speisen digital gesteuerte, voll speicherbare Preamps mit bis zu +60 dB Gain (-20 dB Pad bei TRS-Klinke für Line-Pegel) und schaltbarer +48 V Phantomspeisung an den XLR-Kontakten.
Dedizierter Talkback-Eingang: Ein separater XLR-Eingang mit eigener Preamp-Spezifikation steht für Regie- und Monitordurchsagen zur Verfügung.
Stereo-Line-Eingänge: Zwei symmetrische Stereo-Klinkeneingänge (TRS, half-normalled) erlauben das Einspielen externer Zuspieler.
Analoge Ausgänge: 16 symmetrische XLR-Ausgänge und 2 TRS-Klinkenausgänge stehen für Summen-, Monitor- und Matrix-Signale bereit.
Digitale Schnittstellen: Ein AES3-Stereo-Ausgang (110 Ohm XLR) mit schaltbarer Abtastratenkonvertierung (44.1, 48, 88.2, 96 kHz) sowie ein High-Power-Kopfhörerausgang mit 12-Segment-LED-Meter ergänzen die physischen Ausgänge.
SLink-Port und IP-Netzwerkerweiterung
Zusätzlich zur integrierten Dante-Schnittstelle bietet das Qu-6D einen intelligenten SLink-Ethernet-Port (verriegelbarer EtherCON). Dieser unterstützt verschiedene Allen & Heath Digitalprotokolle und gewährt Zugriff auf bis zu 128×128 Kanäle über ein einziges Cat-Kabel:
GigaACE / GX Mode: 128×128 Kanäle bei 96 kHz.
DX Mode: 32×32 Kanäle bei 96 kHz.
dSnake Mode: 40 Eingänge und 20+40 Output-Kanäle bei 48 kHz.
Über SLink lassen sich Allen & Heath Everything I/O Expander-Racks fernsteuern, ME Personal Mixing Systeme einbinden oder Direktverbindungen zu anderen A&H-Mischpulten herstellen.
Dynamische Signalverarbeitung, Multi-FX und Hilfssysteme
Jeder Eingangskanal des Qu-6D verfügt über Polaritätsumkehr, Trim (-24 bis +24 dB), ein steilflankiges High-Pass-Filter (12/18/24 dB/Okt), ein Gate mit Sidechain-Filter, vollpatchbare digitale Inserts, einen parametrischen 4-Band-EQ, einen Kompressor mit Parallelkompressions-Option sowie ein Kanal-Delay bis 341 ms.
Die 12 Mix-Busse (6 Mono/linkbar, 6 Stereo) und 4 Matrix-Pfade verfügen über Inserts, Delays bis 682 ms, parametrische EQs, Kompressoren sowie wahlweise einen grafischen 28-Band-EQ oder den Feedback Assistant.
Feedback Assistant: Überwacht bis zu 8 Ausgänge gleichzeitig und setzt automatisch bis zu 16 Filter pro Instanz bei auftretenden Rückkopplungen.
Gain Assistant: Automatisierte Pegel-Einstellung und kontinuierliche Überwachung der Preamp-Verstärkung.
32-Kanal Automatic Mic Mixer (AMM): Dynamische Gain-Sharing-Verteilung für Sprach- und Konferenzanwendungen zur Maximierung der Sprachverständlichkeit.
DEEP Processing: Das Pult erlaubt die Einbindung von Allen & Heath DEEP-Processing-Emulationen direkt in die Kanäle, ohne die Systemlatenz zu erhöhen.
6 Multi-FX-Engines: Sechs dedizierte Effektracks mit eigenen Stereo-Return-Kanälen stellen Studioeffekte wie SMR-Reverb, Tap Delays, Gated Reverb, ADT, Chorus, Flanger und Phaser bereit.
Flexible Mehrkanal-Aufnahme und Steuerung
Für Aufnahme- und Wiedergabezwecke bietet das Qu-6D drei integrierte Wege:
USB-C Audio Interface: Bi-direktionales 32×32 Kanal-Streaming (48/96 kHz, 24-Bit) zu Mac oder PC inklusive DAW-Steuerungsemulation via USB oder TCP/IP.
SDHC-Kartensteckplatz: Direkte Mehrkanal-Aufnahme und -Wiedergabe ohne Computer (32 Kanäle @ 48 kHz / 16 Kanäle @ 96 kHz, 24-Bit WAV).
USB-A Qu-Drive: Schnelle 2-Kanal-Stereo-Aufnahme und -Wiedergabe sowie Datentransfer für Show-Dateien und Bibliotheken.
Über den RJ45-Netzwerkanschluss lässt sich die Konsole mit drahtlosen Routern verbinden, um eine Fernsteuerung per App über Windows, macOS, iOS oder Android zu ermöglichen.
Szenenspeicher, Gehäuse und Betriebssicherheit
Das System speichert bis zu 300 Szenen pro Showfile und bietet differenzierte Filter (Recall Filters, Channel Safes) zum Schutz ausgewählter Parameter beim Szenenwechsel. Eine mehrstufige Benutzerrechte-Verwaltung mit Passwortschutz schützt das Mischpult vor unbefugtem Zugriff. Der aktuelle Betriebszustand wird kontinuierlich gespeichert, sodass das Pult nach einem Stromausfall exakt im letzten Zustand neu startet.
Das Gehäuse misst 609 x 476 x 213 mm bei einem Eigengewicht von 13,5 kg. Das eingebaute Weitbereichsnetzteil (100–240 V AC, 50/60 Hz, max. 95 W Leistungsaufnahme) erlaubt einen weltweiten Einsatz bei Betriebstemperaturen von 0 °C bis 40 °C.
