Professionelle 96-kHz-Performance und Dante-Netzwerk-Option

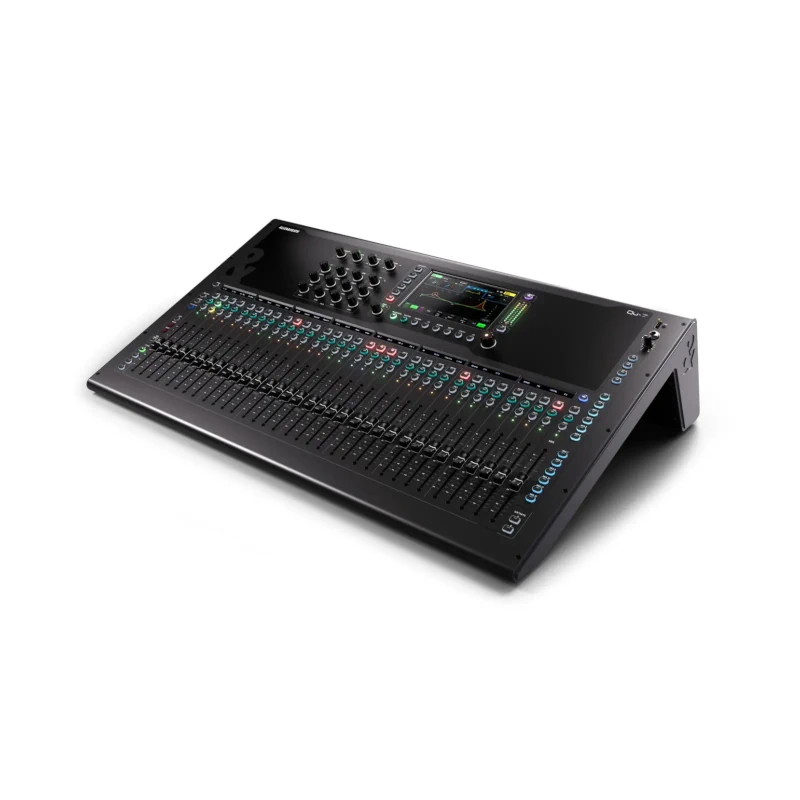

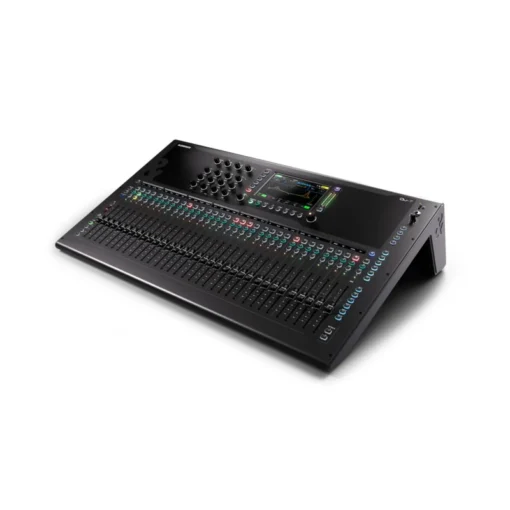

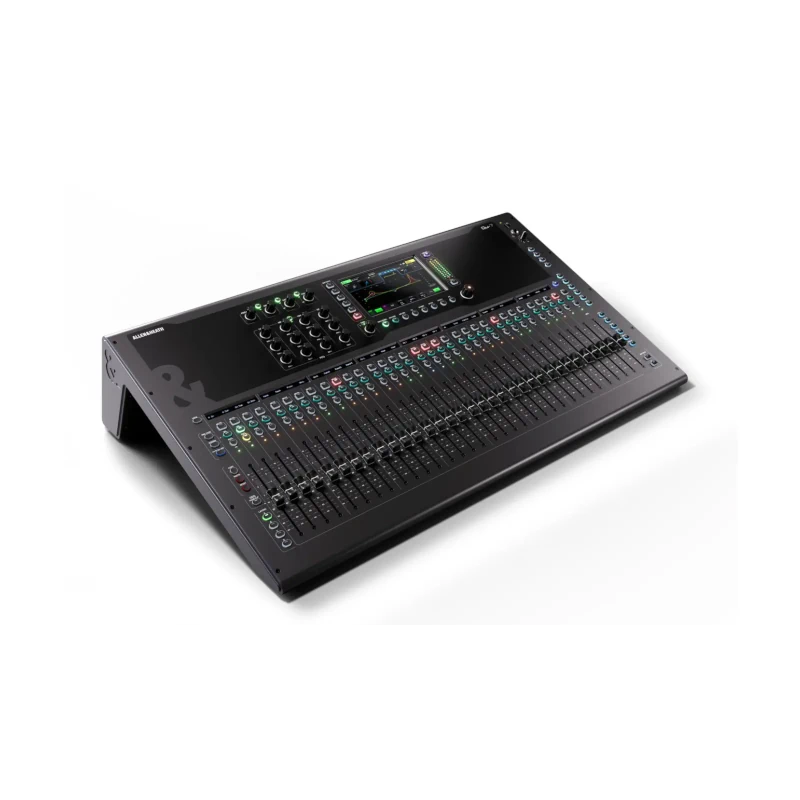

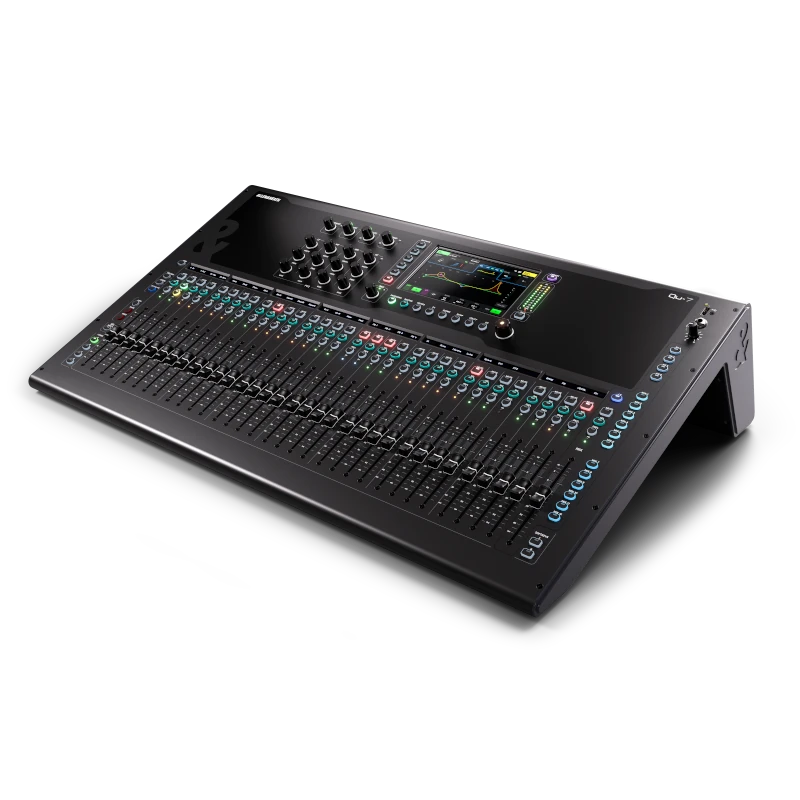

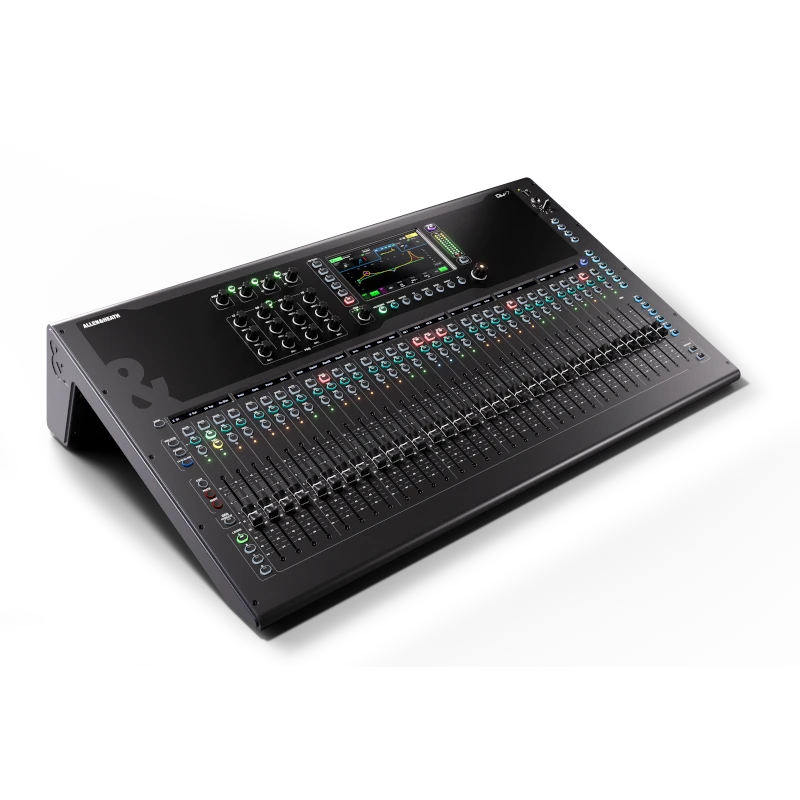

Das Allen & Heath Qu-7 (sowie die Dante-Variante Qu-7D) stellt das größte Modell der Qu-Serie dar und kombiniert maximale Kanalzugriffe auf der Oberfläche mit moderner Audionetzwerk-Technologie. Angetrieben vom leistungsstarken 96 kHz XCVI FPGA-Core mit variabler Bit-Tiefe von bis zu 96-Bit verarbeitet das System Audiosignale mit einer extrem niedrigen Systemlatenz von unter 0,7 ms (gemessen vom analogen Mikrofoneingang bis zum Main L/R Out). Die Ausführung Qu-7D ist werksseitig mit einer integrierten 16×16 Dante-Schnittstelle (48/96 kHz) ausgestattet. Ein dedizierter EtherCON-Anschluss inklusive Control-Bridge ermöglicht die nahtlose Einbindung in bestehende IP-Audionetzwerke ohne zusätzliche Modulkarten.
Mit insgesamt 38 Eingangskanälen (32 Mono/linkbar, 3 Stereo) zur Summe und 28 Bussen bietet das Qu-7 exakte Skalierbarkeit für anspruchsvolle Live-Beschallungen, Festivals, Theater, Gotteshäuser, Corporate Events und gehobene Studioumgebungen.

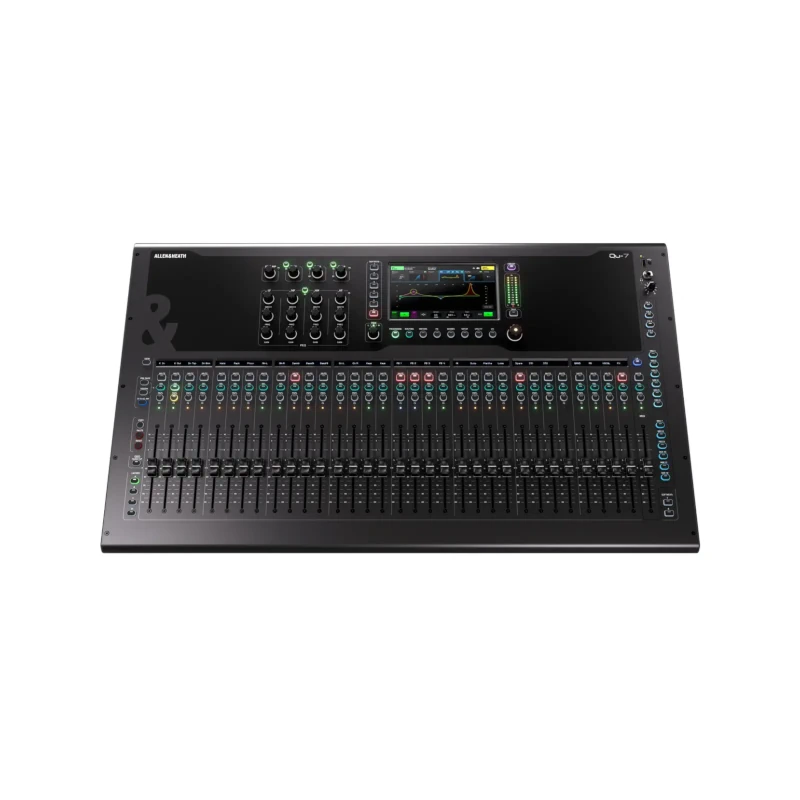

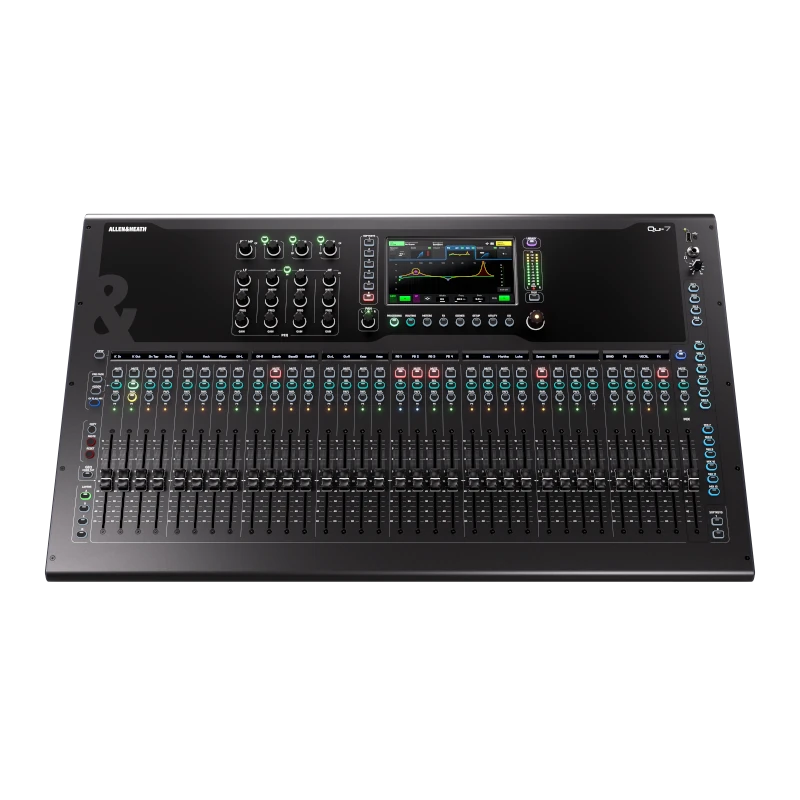

Maximale Physische Kontrolle: 33 Motorfader und Ergonomie
Im Vergleich zu den kleineren Schwestermodellen bietet das Qu-7 eine deutlich erweiterte Hardware-Oberfläche mit 33 motorisierten 100-mm-Fadern auf 4 anpassbaren Layer-Ebenen. Dies ermöglicht einen bequemen 1-zu-1-Zugriff auf alle 32 lokalen Mikrofonkanäle gleichzeitig, ohne die Ebene wechseln zu müssen.
7-Zoll-Touchscreen: Ein kapazitives Farbdisplay (800 x 480 Pixel, 24-Bit RGB) dient als zentrale Schnittstelle für tiefgreifendes Parameter-Routing, Signalverarbeitung und die RTA-Anzeige.
Umfassende Kanal-Visualisierung: Jeder Faderstrip ist mit eigenen Tastern für Select, Mute und PAFL inklusive Status-LEDs, einer programmierbaren chromatischen LED-Kette, Peak-LED sowie einem hintergrundbeleuchteten LCD-Display für Kanalnamen und Patching-Details ausgestattet.
High-Contrast Design: Bedienelemente und Fader verfügen über weiße Skirting-Ränder für optimalen Kontrast bei schlechten Lichtverhältnissen im Regieraum oder auf dunklen Bühnen.
Frei belegbare SoftKeys: 8 mehrfarbig beleuchtete Tasten bieten Direktzugriff auf Stummschaltungen, Tap Tempo, Szenenspeicher-Befehle oder die Qu-Drive-Steuerung.
Workflow-Tasten: Dedizierte physische Taster für Copy, Paste und Reset beschleunigen das Einrichten der Kanäle. Die View-Taste erlaubt eine schnelle temporäre Informationsanzeige auf den LCDs und dem Hauptbildschirm.

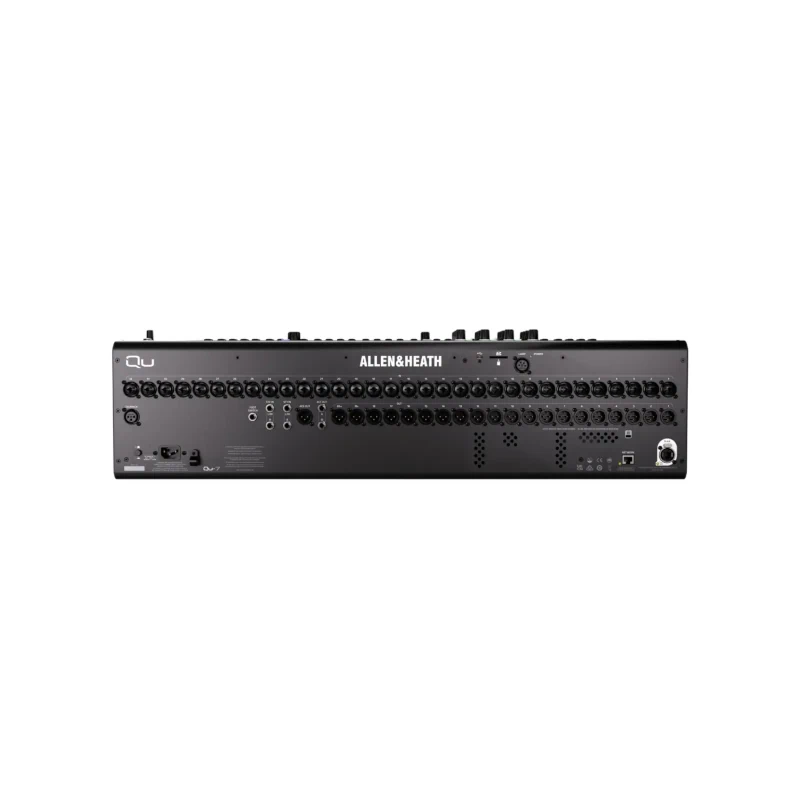

Umfangreiche analoge und digitale Hardware-I/O

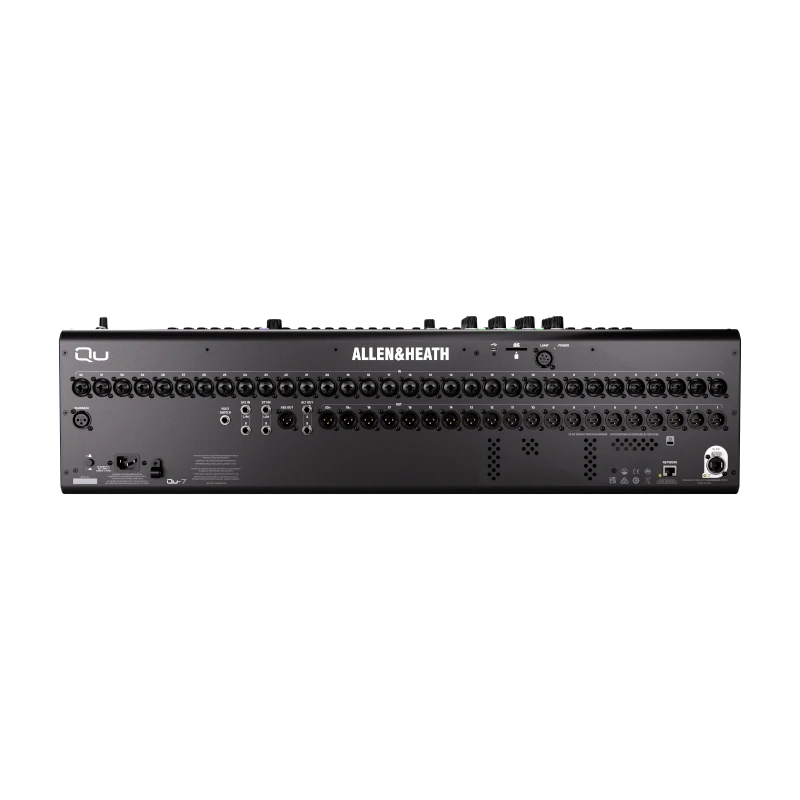

Das Qu-7 unterscheidet sich durch seine reichhaltige lokale Bestückung an der Geräterückseite, die eine vollständige analoge Vor-Ort-Anbindung ohne zwingende Notwendigkeit externer Stageboxen garantiert:
Analoge Eingänge: 32 analoge XLR/Klinke-Combi-Buchsen speisen speicherbare, digital gesteuerte High-End-Preamps mit bis zu +60 dB Gain (-20 dB Pad bei Klinkensignalen) und pro XLR-Anschluss schaltbarer +48 V Phantomspeisung.
Talkback-Eingang: 1x separater XLR-Eingang mit Preamp-Spezifikation analog zu den Hauptkanälen.
Stereo-Line-Eingänge: 2x symmetrische Stereo-Klinkeneingänge (TRS, half-normalled) für Zuspielgeräte.
Analoge Ausgänge: 12 symmetrische XLR-Ausgänge und 2 TRS-Klinkenausgänge (+4 dBu Nominalpegel).
Digitalausgang: 1x AES3 Stereo-Digitalausgang (110 Ohm XLR) mit schaltbarer Abtastratenkonvertierung (44.1, 48, 88.2, 96 kHz).
Kopfhörerausgang: High-Power TRS-Klinkenausgang mit eigener Pegelregelung und 12-Segment-LED-Anzeige.
SLink-Port & Systemerweiterung
Neben der Dante-Option beim Qu-7D verfügt jedes Modell über einen SLink-EtherCON-Port. Dieser intelligente Erweiterungsanschluss überträgt bis zu 128×128 Digitalkanäle über ein einziges Cat-Kabel und passt sich automatisch an verschiedene Allen & Heath Protokolle an:
GigaACE / GX Mode: 128×128 Kanäle bei 96 kHz.
DX Mode: 32×32 Kanäle bei 96 kHz.
dSnake Mode: 40 Eingänge und 20+40 Output-Kanäle bei 48 kHz.
Dadurch lassen sich Allen & Heath Everything I/O Expander-Racks fernsteuern, ME Personal Mixing Systeme integrieren oder Direktverbindungen zu anderen A&H-Konsolen herstellen.
Signalverarbeitung, Multi-FX und intelligente Assistenten
Jeder Eingangskanal bietet Polaritätsumkehr, Trim (-24 bis +24 dB), High-Pass-Filter (12/18/24 dB/Okt), Gate mit Sidechain-Filter, vollpatchbare Inserts, 4-Band vollparametrischen EQ, Kompressor (inkl. Parallelkompression) sowie Delay bis 341 ms.
Die 12 Mix-Busse (6 Mono/linkbar, 6 Stereo) und 4 Matrix-Pfade nutzen Inserts, Delays bis 682 ms, parametrische EQs, Kompressoren sowie wahlweise einen grafischen 28-Band-EQ oder den Feedback Assistant.
Feedback Assistant: Automatische Rückkopplungsunterdrückung auf bis zu 8 Ausgängen gleichzeitig mit bis zu 16 Filtern pro Instanz.
Gain Assistant: Automatisierte Pegel-Einstellung und Überwachung der Eingangs-Preamps.
32-Kanal Automatic Mic Mixer (AMM): Zero-Latency Gain-Sharing-Algorithmus für Konferenzen und Podiumsdiskussionen.
DEEP Processing: Latenzfreie Einbindung externer DEEP-Processing-Emulationsmodelle direkt in die Kanalzüge.
6 Multi-FX-Engines: Sechs interne Effektracks mit dedizierten Stereo-Returns stellen Algorithmen wie SMR Reverb, Tap Delay, Gated Reverb, ADT, Chorus, Flanger und Phaser bereit.
Flexible Mehrkanal-Aufnahme und App-Steuerung
Das Qu-7 / Qu-7D bietet vielseitige Recording- und Schnittstellenoptionen:
USB-C Audio Interface: 32×32 Kanal bi-direktionales Streaming (48/96 kHz, 24-Bit) zu Mac/PC inklusive DAW-Steuerungsemulation via USB oder TCP/IP.
SDHC-Kartensteckplatz: Direkte Multitrack-Aufnahme und -Wiedergabe (32 Kanäle @ 48 kHz / 16 Kanäle @ 96 kHz, 24-Bit WAV).
USB-A (Qu-Drive): 2-Kanal Stereo-Recording/Playback (48/96 kHz, 24-Bit) sowie Datensicherung für Showfiles und Bibliotheken.
Der Fast-Ethernet-Netzwerkanschluss (RJ45) ermöglicht die Drahtlos-Steuerung über kostenlose Apps für Windows, macOS, iOS und Android.
Gehäuse, Speicher und Spezifikationen
Das System speichert bis zu 300 Szenen pro Showfile mit umfassenden Recall-Filtern und Channel Safes. Eine Multi-User-Rechteverwaltung schützt vor unbefugten Eingriffen. Der aktuelle Systemzustand wird kontinuierlich gesichert und bei Stromausfall automatisch wiederhergestellt.
Das stabile Gehäuse misst 800 x 476 x 213 mm bei einem Nettogewicht von 16,7 kg. Das interne Weitbereichsnetzteil (100–240 V AC, 50/60 Hz) benötigt eine Leistungsaufnahme von maximal 105 W (Qu-7) bzw. 110 W (Qu-7D) bei einer empfohlenen Betriebstemperatur von 0 °C bis 40 °C.
