Kompakter Master Reference Monitor für professionelle Anwendungen

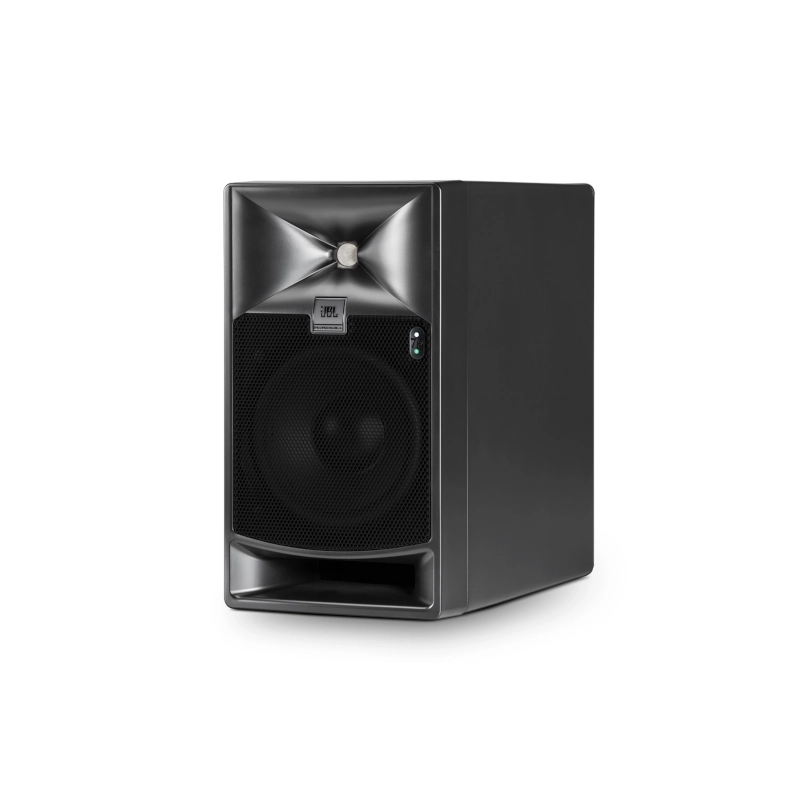

Der JBL 705P ist ein selbstverstärkter 5″-Master-Referenzmonitor für kritische Anwendungen in Musikproduktion, Film-Postproduktion und Broadcast. Trotz seiner kompakten Bauweise ist das System auf hohe Ausgangsleistung, großen Dynamikumfang und eine präzise Wiedergabe ausgelegt.

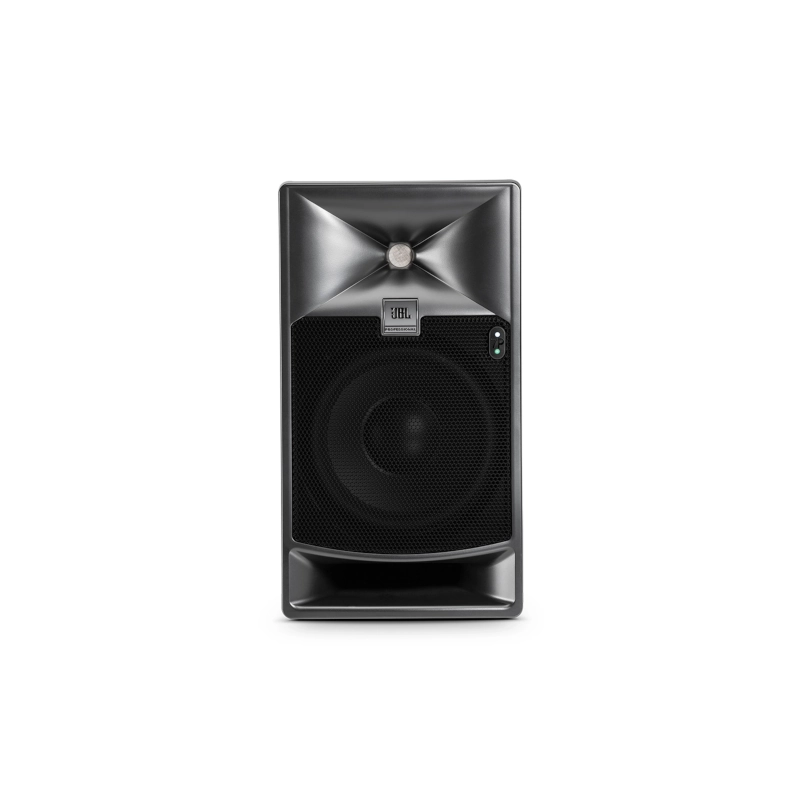

JBL kombiniert im 705P den 725G-Tieftontreiber mit dem 2409H-Hochton-Kompressionstreiber und der patentierten Image Control Waveguide. Dadurch soll eine präzise Abbildung mit hoher Detailauflösung und einem breiten Sweet Spot erreicht werden. Die kompakte Konstruktion ermöglicht dabei eine flexible Aufstellung auch bei begrenztem Platzangebot.
725G Tieftöner und 2409H Kompressionstreiber
Der 725G-Lautsprecher besitzt laut den vorliegenden Daten einen 127-mm-Tieftontreiber und ermöglicht eine Auslenkung von 14 mm Peak-to-Peak. Die Tieftonwiedergabe reicht bis 39 Hz bei -10 dB. Der 2409H ist ein 25-mm-Kompressionstreiber mit einer massearmen Ringscheibenmembran. Seine Wiedergabe reicht über 36 kHz hinaus.
Die Trennfrequenz zwischen Hoch- und Tieftonbereich liegt bei 1.750 Hz. Der Frequenzgang des Gesamtsystems beträgt 45 Hz bis 25 kHz bei ±3 dB. Der maximale kontinuierliche Schalldruckpegel liegt bei 101 dB, der maximale Peak-SPL bei 107 dB.
Image Control Waveguide für präzise Abbildung
Die aus der JBL M2 Master Reference Monitor-Technologie bekannte Image Control Waveguide ermöglicht einen akustisch nahtlosen Übergang zwischen Hoch- und Tieftonbereich. Dadurch wird eine präzise räumliche Abbildung über das gesamte Frequenzspektrum unterstützt.
Die Konstruktion ist auf eine gleichmäßige Frequenzwiedergabe sowohl auf als auch abseits der Hauptabstrahlachse ausgelegt. Dadurch bietet der 705P einen breiten Hörbereich und eine neutrale Wiedergabe in unterschiedlichen Raumgegebenheiten.
Zwei integrierte 250-W-Class-D-Verstärker
Der 705P besitzt eine integrierte Bi-Amplification mit zwei Class-D-Verstärkern. Ein 250-W-Verstärker versorgt den 2409H-Hochtonbereich, während ein weiterer 250-W-Verstärker für den 725G-Tieftonbereich zuständig ist.
Die integrierte Signalverarbeitung arbeitet mit 32-Bit-Floating-Point-Verarbeitung und einer Samplingrate von 192 kHz. Die A/D-Wandlung erfolgt mit 24 Bit / 192 kHz, die D/A-Wandlung mit 32 Bit / 192 kHz.
Room EQ, User EQ und digitale Verzögerungen
Für die Anpassung an die akustischen Eigenschaften des Hörraums verfügt der JBL 705P über eine umfangreiche digitale Entzerrung. Acht parametrische Room-EQ-Filter ermöglichen die Korrektur raumakustischer Einflüsse. Zusätzlich stehen vier parametrische User-EQ-Filter sowie jeweils ein HF- und LF-Shelving-Filter zur Verfügung.
Sechs werkseitige Presets und sechs benutzerdefinierte Presets können verwendet werden. Eine Room Delay-Funktion bietet bis zu 18 ms Verzögerung zur virtuellen Ausrichtung der Lautsprecher auf die Hörposition. Für die Synchronisation mit Videodisplays oder FOH-Systemen stehen zusätzlich bis zu 150 ms AV-Sync- beziehungsweise Frame-Delay zur Verfügung.
Analoge und digitale Signalwege

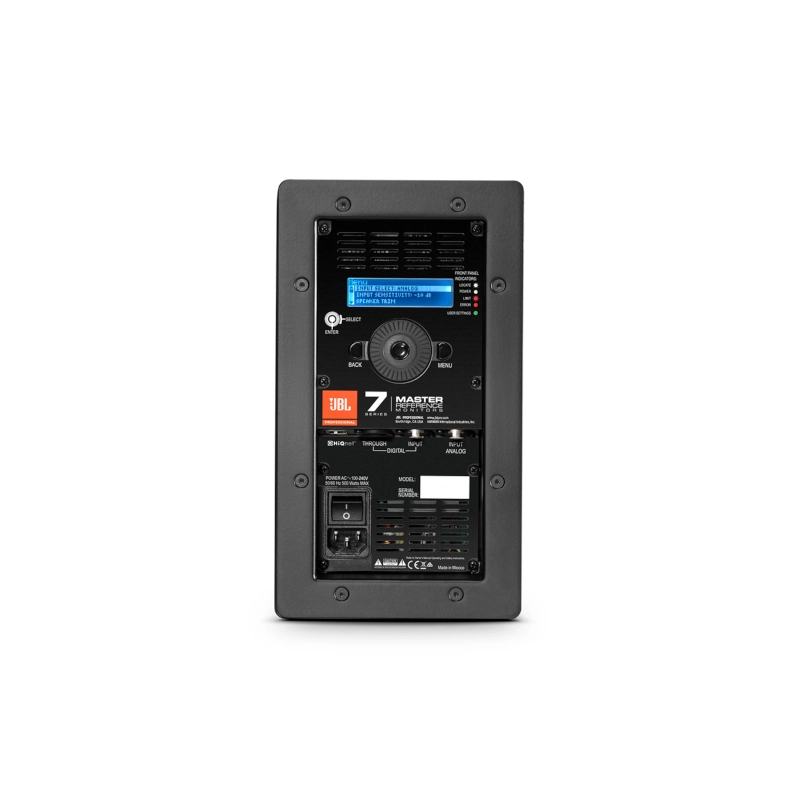

Für analoge Signale besitzt der 705P einen symmetrischen XLR-Eingang. Zusätzlich steht ein XLR-Eingang im AES3-Format zur Verfügung, ergänzt durch einen XLR-Ausgang für das digitale Pass-Through-Signal.
Der digitale Eingang unterstützt Samplingraten von 44,1, 48, 88,2, 176,4 und 192 kHz. Über den RJ45-Netzwerkanschluss lässt sich der Monitor in Harman-HiQnet-Systeme integrieren. Die rückseitigen Bedienelemente und das LCD-Display ermöglichen die Auswahl von Eingangsempfindlichkeit, Input Trim, Room EQ, User EQ, Room Delay und AV Sync Delay.
Kompaktes Gehäuse mit Montagepunkten
Das Gehäuse besteht aus 9 mm starkem Birken-Sperrholz und besitzt eine Bassreflexkonstruktion mit patentiertem JBL SlipStream Port Tube. Schutzgitter aus Stahl schützen die Lautsprecher. Montagepunkte an Ober- und Unterseite ermöglichen flexible Befestigungsmöglichkeiten.
Der JBL 705P misst 268 × 151 × 274 mm und wiegt 5,68 kg. Das Versandgewicht beträgt 8,01 kg bei Kartonabmessungen von 394 × 254 × 375 mm. Die Stromversorgung erfolgt über 100–240 VAC bei 50/60 Hz ±10 %.
Die Kombination aus integrierter Verstärkung, DSP, Room EQ, digitalen Verzögerungsfunktionen, AES3-Schnittstelle und Harman HiQnet-Konnektivität macht den JBL 705P zu einem kompakten Master-Referenzmonitor für professionelle Monitoring-Anwendungen.
