Der cp+ ist eine professionell ausgelegte Systemeinheit zur zentralen Signalführung und Lautsprecheranbindung in mehrkanaligen Audiosystemen. Das Gerät ist für den Einbau in 19″-Racks konzipiert und belegt dabei eine Höhe von 2 Rackeinheiten. Mit seinen kompakten Abmessungen von 483 × 88 × 168 mm und einem Gewicht von lediglich 2,7 kg eignet sich der cp+ insbesondere für mobile Anwendungen ebenso wie für fest installierte Systeme, bei denen Platz, Gewicht und strukturierte Verkabelung eine zentrale Rolle spielen.
Im Mittelpunkt des cp+ steht seine umfangreiche und klar strukturierte Ein- und Ausgangsarchitektur. Auf der analogen Seite verfügt das Gerät über vier symmetrische XLR-Eingänge (Analog INPUT 1 bis 4), die durch vier entsprechende XLR-LINK-Ausgänge ergänzt werden. Diese LINK-Ports erlauben das direkte Durchschleifen der Eingangssignale an weitere Geräte, ohne zusätzliche Verteiler oder Splitter einsetzen zu müssen. Die analogen Anschlüsse sind standardisiert beschaltet, wobei Pin 1 für Masse bzw. Schirm, Pin 2 für das positive Signal und Pin 3 für das negative Signal verwendet wird.
Ergänzt wird die analoge Signalführung durch eine AES/EBU-Sektion mit insgesamt vier digitalen Audiokanälen. Diese sind auf zwei AES/EBU-INPUT-Ports verteilt, die jeweils zwei Kanäle (1/2 und 3/4) führen. Zusätzlich stehen zwei AES/EBU-LINK-Ports zur Verfügung, über die die digitalen Signale direkt weitergeleitet werden können. Die direkte Verdrahtung der AES/EBU-Anschlüsse ermöglicht eine verlustfreie Integration in digitale Audiosysteme und sorgt für eine klare, redundanzarme Signalstruktur.
Für netzwerkbasierte Audio- und Steuerungsanwendungen ist der cp+ mit zwei Dante/Remote-Ports ausgestattet. Diese sind als EtherCon™-RJ45-Buchsen ausgeführt und unterstützen 100/1000Base-T-Verbindungen. Die Trennung in einen Primary- und einen Secondary-Port erlaubt den Aufbau redundanter Netzwerkstrukturen, wie sie in professionellen Beschallungs- und Installationsumgebungen üblich sind. Über diese Ports kann der cp+ in Ethernet- bzw. IP-basierte Netzwerke eingebunden werden.
Ein zentrales Merkmal des cp+ ist die Lautsprecheranbindung über SpeakOn-Ausgänge. Das Gerät stellt vier SpeakOn-Ausgangsports bereit, die jeweils zweikanalig ausgeführt sind. Dadurch lassen sich Lautsprechersysteme mit vieradrigen Lautsprecherkabeln realisieren, was die Verkabelung vereinfacht und die Übersicht im System erhöht. Jeder SpeakOn-Port führt zwei Audiokanäle, deren Zuordnung eindeutig definiert ist.
Die Kanalbelegung der SpeakOn-Ausgänge ist klar festgelegt:
Am Output 1 liegen Kanal 1 auf Pin 1+/1- und Kanal 2 auf Pin 2+/2- an.
Output 2 ist gespiegelt ausgeführt, hier befindet sich Kanal 2 auf Pin 1+/1- und Kanal 1 auf Pin 2+/2-.
Output 3 führt Kanal 3 auf Pin 1+/1- und Kanal 4 auf Pin 2+/2-.
Output 4 ist ebenfalls gespiegelt, mit Kanal 4 auf Pin 1+/1- und Kanal 3 auf Pin 2+/2-.
Diese definierte Belegung ermöglicht eine flexible Systemverkabelung und unterstützt den Einsatz von zweikanaligen Lautsprechersystemen mit nur einem Lautsprecherkabel. Besonders bei der Verwendung entsprechender Lautsprecherkonzepte ist auf die korrekte Kanalzuordnung zu achten, um eine fehlerfreie Systemintegration sicherzustellen.

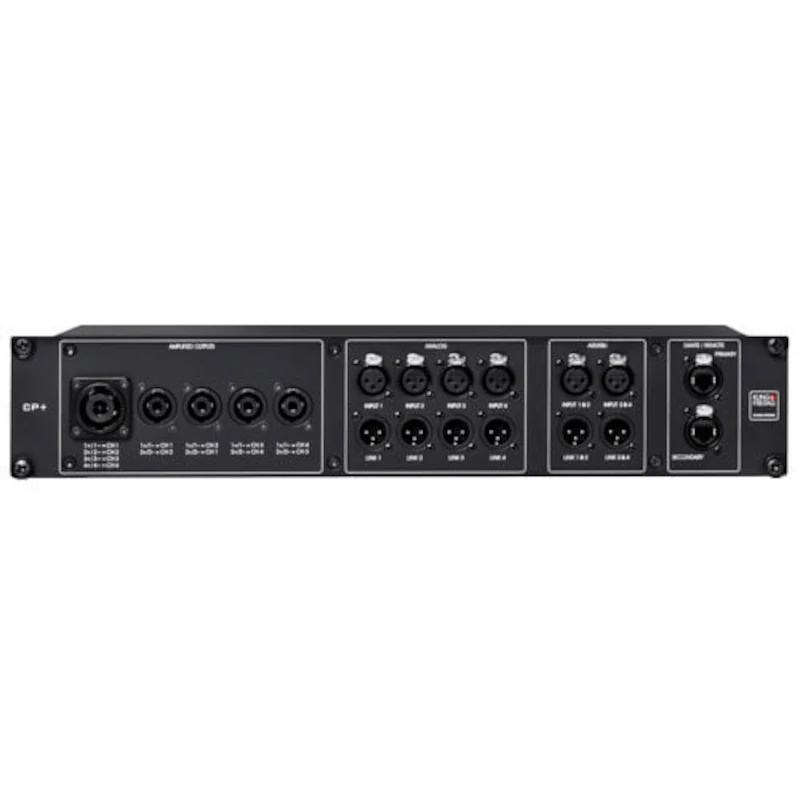

Die Rückseite des cp+ ist logisch strukturiert und übersichtlich beschriftet. Neben den Dante/Remote-Ports, den AES/EBU-Ein- und Ausgängen sowie den analogen XLR-Ports befinden sich hier auch die SpeakOn-Ausgänge für die Lautsprecheranbindung. Diese klare Anordnung erleichtert sowohl die Erstinstallation als auch Service- und Wartungsarbeiten erheblich.
Zusammenfassend ist der cp+ eine kompakte, funktional klar definierte Systemeinheit für professionelle Audioumgebungen. Die Kombination aus analogen, digitalen und netzwerkfähigen Ein- und Ausgängen, die strukturierte SpeakOn-Lautsprecheranbindung sowie die platzsparende 2-HE-Bauform machen den cp+ zu einer vielseitig einsetzbaren Lösung für moderne Mehrkanal-Audiosysteme – sowohl im mobilen Einsatz als auch in festen Installationen.
