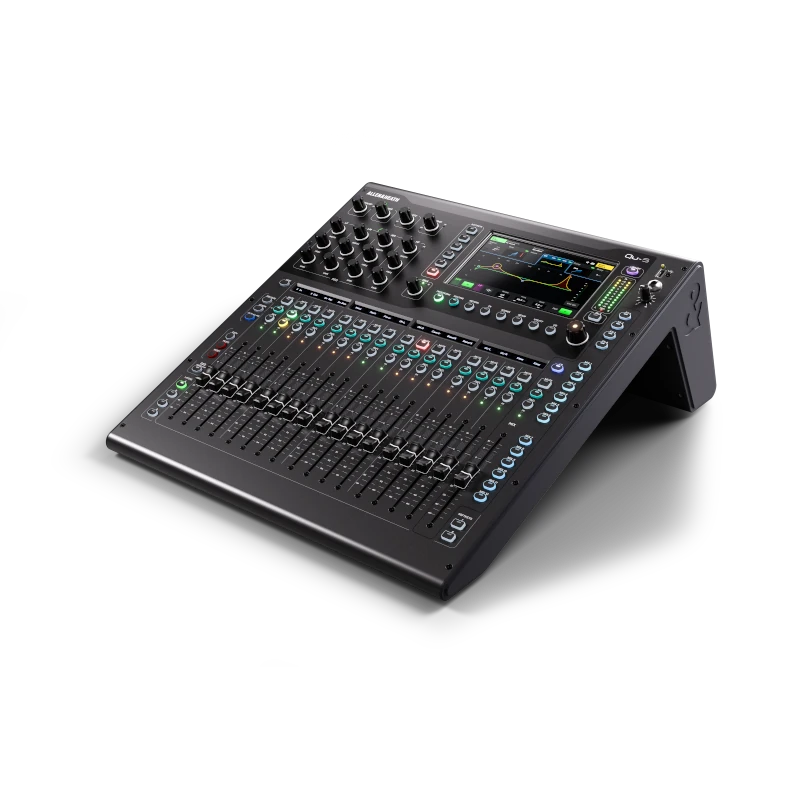

Das Allen & Heath Qu-5 setzt neue Maßstäbe für kompakte Digitalmischpulte. Angetrieben von der leistungsstarken 96 kHz XCVI FPGA-Engine liefert die Konsole eine variable Bit-Tiefe von bis zu 96-Bit und verarbeitet Audiosignale mit einer phänomenalen Systemlatenz von unter 0,7 ms (gemessen von lokalem Mikingang bis Main L/R). Diese kompromisslose Verarbeitungsgeschwindigkeit stellt sicher, dass Monitor- und FOH-Mixes ohne wahrnehmbare Verzögerung zur Verfügung stehen. Mit seinen 38 Eingangssignalen, die auf insgesamt 28 Busse gemischt werden können, bietet das Qu-5 die perfekte Balance aus hoher Kanaldichte, herausragender Audioqualität und intuitiver Bedienung. Das System eignet sich ideal für Live-Events, Theater, Festinstallationen, Broadcast-Umgebungen und professionelle Mehrkanal-Recordings.

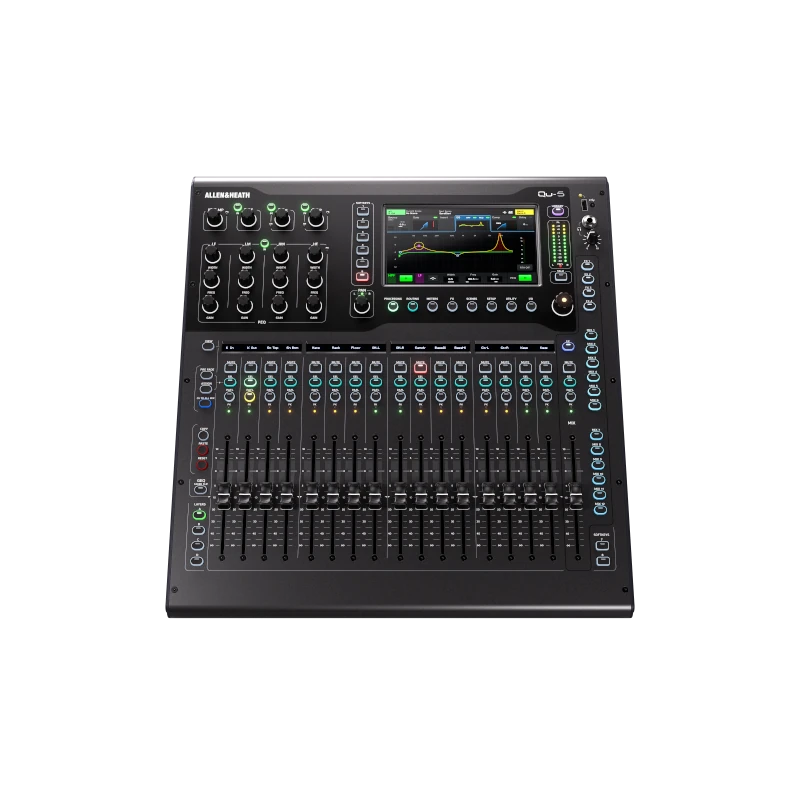

Intuitive Bedienoberfläche und direkte Hardware-Kontrolle
Die Bedienphilosophie des Allen & Heath Qu-5 stellt eine übersichtliche und schnelle Handhabung in den Vordergrund:
-
7-Zoll-Touchscreen: Ein hochauflösendes, kapazitives Farbdisplay (800 x 480 Pixel) bildet die zentrale Schnittstelle zur Parameteranpassung, fürs Routing sowie für die RTA-Anzeige.
-
17 motorisierte 100-mm-Fader: Aufgeteilt auf 4 frei konfigurierbare Layer bieten die Präzisionsfader direkten Zugriff auf Eingänge, Mixes, FX-Sends, FX-Returns, DCA-Gruppen und MIDI-Befehle.
-
Optimierte Sichtbarkeit: Fader und Drehregler sind mit stilvollen weiβen Skirting-Randelementen ausgestattet, die auch unter extrem schlechten Lichtverhältnissen auf dunklen Bühnen eine einwandfreie Erkennung gewährleisten.
-
Visuelles Feedback: Jeder Kanalzug besitzt dedizierte Select-, Mute- und PAFL-Taster mit Statusanzeige, ergänzt durch konfigurierbare chromatische Kanal-LED-Ketten sowie ein hochauflösendes backlit LCD-Kanaldisplay.
-
SoftKeys & View-Taste: 8 farbig illuminierte SoftKeys lassen sich mit Mutes, Tap Tempo, Szenenumschaltungen oder Transportfunktionen belegen. Eine View-Taste gibt per Druck temporär die Belegung und das Patching auf den LCD-Kanalstrips frei.

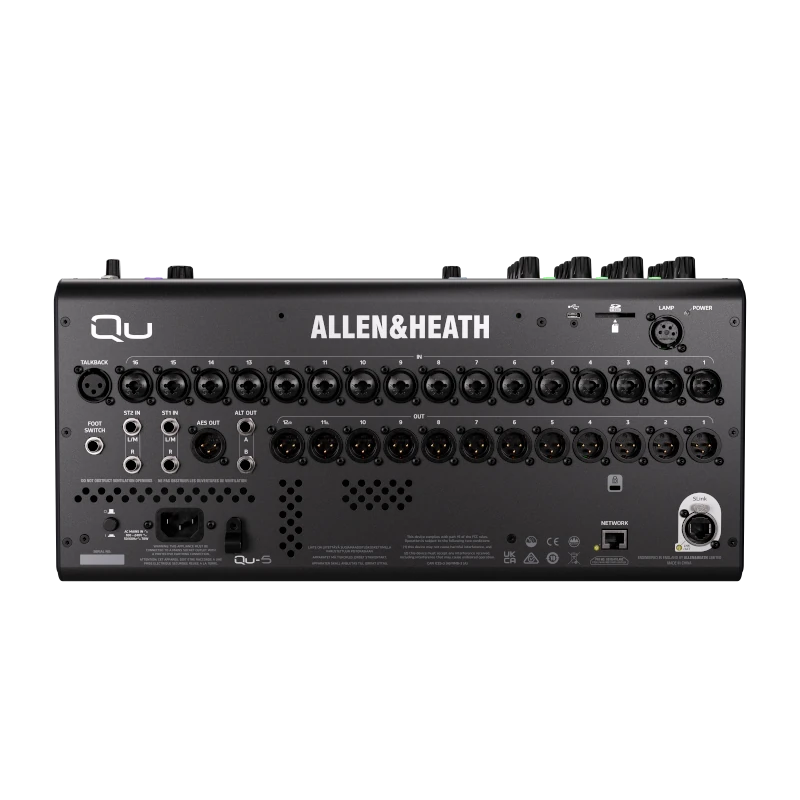

Umfassende lokale Anschlüsse und integriertes I/O-Design
Das Mischpult bietet eine durchdachte 1-zu-1-Zuordnung von Fadern zu lokalen Preamps für den schnellen, analog-ähnlichen Workflow:
-
Preamp-Kombination: 16 analoge XLR/Klinke-Combi-Buchsen speisen voll speicherbare, digital gesteuerte Preamps mit bis zu +60 dB Gain (-20 dB Pad auf Klinke) und schaltbarer +48 V Phantomspeisung.
-
Zusatz-Inputs: Ein separater Talkback-Eingang (XLR) sowie zwei dedizierte Stereo-Klinkeneingänge (half-normalled TRS) stehen für Playback-Quellen zur Verfügung.
-
Analog- & Digitalausgänge: 12 XLR-Outputs, 2 TRS-Klinkenausgänge, ein regelbarer High-Power-Kopfhörerausgang mit 12-Segment-LED-Kette und ein professioneller AES3-Digitalausgang (110 Ohm XLR mit Abtastratenkonvertierung) sorgen für flexible Signalweiterleitung.
Umfassende Signalverarbeitung, FX und Assistenten-Systeme
Das Qu-5 ist mit modernen Werkzeugen ausgestattet, die den Mischprozess beschleunigen und akustische Probleme automationsgestützt lösen:
-
Input- & Mix-Channel-Processing: Jeder Eingangskanal bietet Polarität, Trim, High-Pass-Filter (12/18/24 dB/Okt), Gate mit Sidechain, parametrischen 4-Band-EQ, Kompressor, Delay (bis 341 ms) und Insert. Die Mix-Busse verfügen zusätzlich über einen grafischen 28-Band-EQ oder einen automatischen Feedback Assistant sowie Lautsprecher-Delays bis zu 682 ms.
-
DEEP Processing Support: Das Pult unterstützt das Einbinden von Allen & Heath DEEP-Processing-Emulationen direkt in die Kanäle, ohne zusätzliche Latenz oder Ressourcenverlust zu verursachen.
-
Automixer (AMM): Ein integrierter 32-Kanal-Automatic-Mic-Mixer mit Gain-Sharing-Algorithmus sorgt bei Sprachanwendungen mit vielen Mikrofonen für perfekte Sprachverständlichkeit und konstanten Pegel.
-
Gain- & Feedback-Assistant: Der Gain Assistant stellt Preamp-Pegel automatisiert ein, während der Feedback Assistant Rückkopplungen über bis zu 8 Ausgänge gleichzeitig überwacht und bis zu 16 Filter pro Instanz schaltet.
-
6 Multi-FX-Engines: Sechs dedizierte Effekt-Racks bieten hochwertige Studio-Effekte wie SMR-Reverb, Tap Delays, Chorus, Flanger und Phaser mit eigenen Stereo-Return-Kanälen.
Flexible Mehrkanal-Aufnahme und Network-Erweiterung
Für Recording-Anwendungen und Netzwerkeinbindung stehen beim Qu-5 außergewöhnlich viele Schnittstellen zur Verfügung:
-
USB-C Interface: Streamt bi-direktional bis zu 32×32 Kanäle Audio (48/96 kHz, 24-Bit) zu Mac oder PC und unterstützt die Steuerung von DAWs.
-
SDHC-Multitrack: Direkte Mehrkanal-Aufnahme ohne Rechner auf Class-10-SDHC-Karten (32 Kanäle @ 48 kHz / 16 Kanäle @ 96 kHz).
-
USB-A Qu-Drive: Zur schnellen 2-Kanal-Stereo-Aufnahme und -Wiedergabe sowie für Daten-Backups.
-
SLink-Port: Über den Neutrik EtherCON SLink-Anschluss greifen Sie auf 128×128 digitale Kanäle zu. Er unterstützt GigaACE-, DX- und dSnake-Protokolle zur Anbindung von Remote-Audio-Rack-Erweiterungen (Everything I/O) und ME Personal-Monitoring-Systemen.
-
Dante-Integration (Qu-5D Variant): Das Modell Qu-5D besitzt zusätzlich eine integrierte 16×16 Dante-Schnittstelle (48/96 kHz) mit eigenem EtherCON-Anschluss und Network-Bridge.
Konstruktion, Speicher und Einsatzbereiche
Mit 300 Show-Szenenspeichern, umfassenden User-Rechte-Verwaltungen, Passwortschutz und Channel-Safes lässt sich das Qu-5 ideal an wechselnde Bediener anpassen. Über den integrierten RJ45-Netzwerk-Port lässt sich das Pult zudem per App (iOS, Android, Windows, macOS) drahtlos fernsteuern. Das robuste Chassis ist mit den Abmessungen 440 x 476 x 213 mm und einem Gewicht von 10 kg extrem kompakt – über ein optionales Rackmount-Kit kann es direkt in standardisierte 19-Zoll-Racks verbaut werden. Das integrierte Weitbereichs-Netzteil (100–240 V AC) sorgt weltweit für einen zuverlässigen Betrieb.
