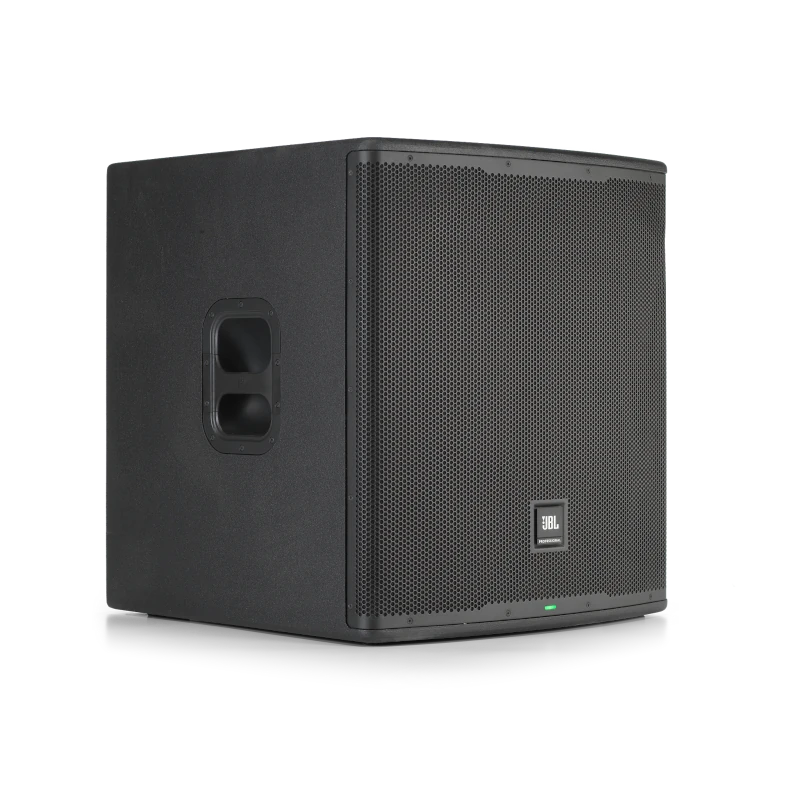

Der JBL EON718S Powered 18-inch PA Subwoofer ist ein aktiver 18-Zoll-Subwoofer aus der JBL EON700 Series. Die Serie verbindet fortschrittliche DSP- und Steuerungsfunktionen mit portablen PA-Systemen für Live-Sound-Anwendungen und installierte Anwendungen. Der EON718S wurde dabei auf hohe Lautstärke und Klarheit sowie eine umfassende Ausstattung für eine unkomplizierte Einrichtung und Bedienung ausgelegt.
Im Zentrum des Systems steht ein 18-Zoll-Woofer des Modells 718G mit Ferritmagnet und einer 3-Zoll-Schwingspule. Der Transducer ist mit 4 Ohm angegeben. Der Subwoofer arbeitet im Tieftonbereich und erreicht einen Frequenzbereich von 31 Hz bis 150 Hz bei -10 dB beziehungsweise 40 Hz bis 120 Hz bei -3 dB. Damit ist der Frequenzbereich gezielt auf die Wiedergabe tiefer Frequenzen ausgelegt.
1.500 Watt Peak und 131 dB maximaler Schalldruck
Der EON718S verfügt über eine Leistungsangabe von 1.500 Watt Peak beziehungsweise 750 Watt RMS. Der maximale Schalldruckpegel beträgt 131 dB bei 1 m und 2 Pi. Die Kombination aus 18-Zoll-Woofer, hoher Ausgangsleistung und dem angegebenen maximalen Schalldruck macht den EON718S zu einem leistungsstarken Bestandteil eines PA-Systems.
Für die Anpassung an unterschiedliche Systemkonfigurationen stehen mehrere wählbare Übergangsfrequenzen zur Verfügung. Die Crossover-Frequenz kann auf 80 Hz, 100 Hz oder 120 Hz eingestellt werden. Dadurch lässt sich die Trennung des Subwoofer-Signals innerhalb dieser drei vorgegebenen Frequenzen konfigurieren.
Die horizontale und vertikale Abstrahlung ist beim EON718S jeweils mit Omnidirectional angegeben. Als aktiver Subwoofer konzentriert sich das System auf die Tieftonwiedergabe und ergänzt entsprechende PA-Lautsprechersysteme im Bassbereich.
Advanced dbx DSP und integrierter Digitalmixer
Ein wesentliches technisches Merkmal des JBL EON718S ist der integrierte Advanced dbx DSP. Dieser bietet parametrischen EQ, Polaritätsinvertierung und Speaker Delay. Dadurch stehen Funktionen zur Verfügung, mit denen das Signal beziehungsweise die zeitliche und klangliche Abstimmung des Subwoofers entsprechend den vorgesehenen Einstellungen angepasst werden kann.
Zusätzlich verfügt der EON718S über einen integrierten 2-Kanal-Digitalmixer. Die Bedienung und der Zugriff auf Funktionen werden durch ein farbig hintergrundbeleuchtetes LCD-Display unterstützt. Das Display ermöglicht einen übersichtlichen Zugriff auf die Funktionen des Systems.
Auch die Steuerung über die universelle JBL Pro Connect App gehört zur Ausstattung. Damit ist neben der Bedienung direkt am Gerät eine App-basierte Steuerungsmöglichkeit vorgesehen.
Umfangreiche Anschlussausstattung

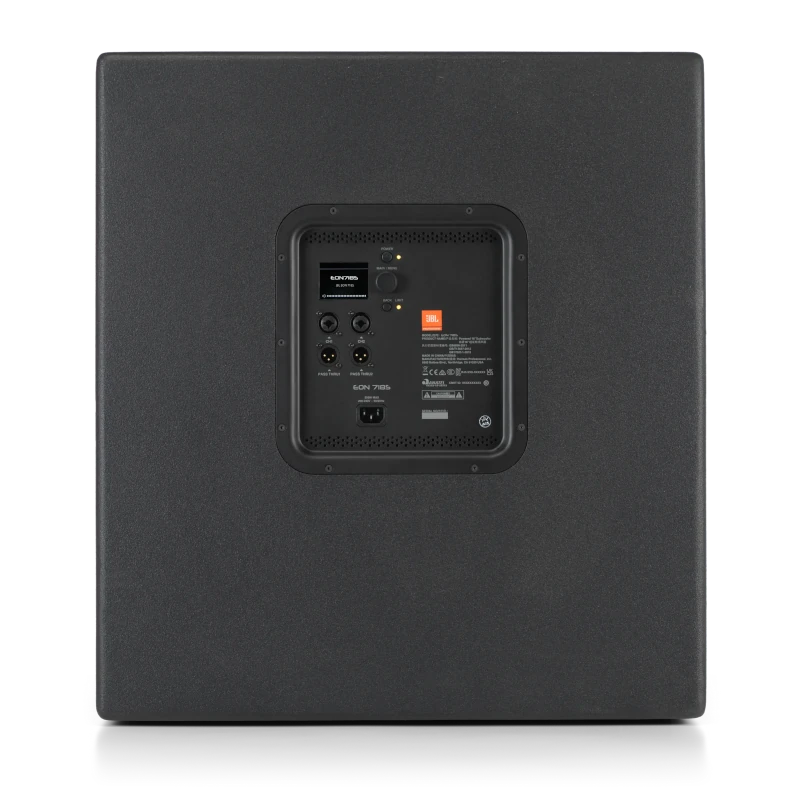

Für die Audioanbindung besitzt der JBL EON718S zwei XLR-Combo-Eingänge sowie zwei XLR-M-Thru-Ausgänge. Die beiden Combo-Anschlüsse ermöglichen die entsprechende Signalanbindung, während die beiden Thru-Ausgänge zur Weiterleitung des Signals zur Verfügung stehen.
Die Eingangsimpedanz ist mit 50 kOhm unsymmetrisch beziehungsweise 100 kOhm symmetrisch angegeben. Der Eingangs-Gain reicht von -∞ bis +36 dB. Damit bietet der Subwoofer einen definierten Einstellbereich für die Eingangssignalverstärkung.
Robustes Gehäuse und Transport

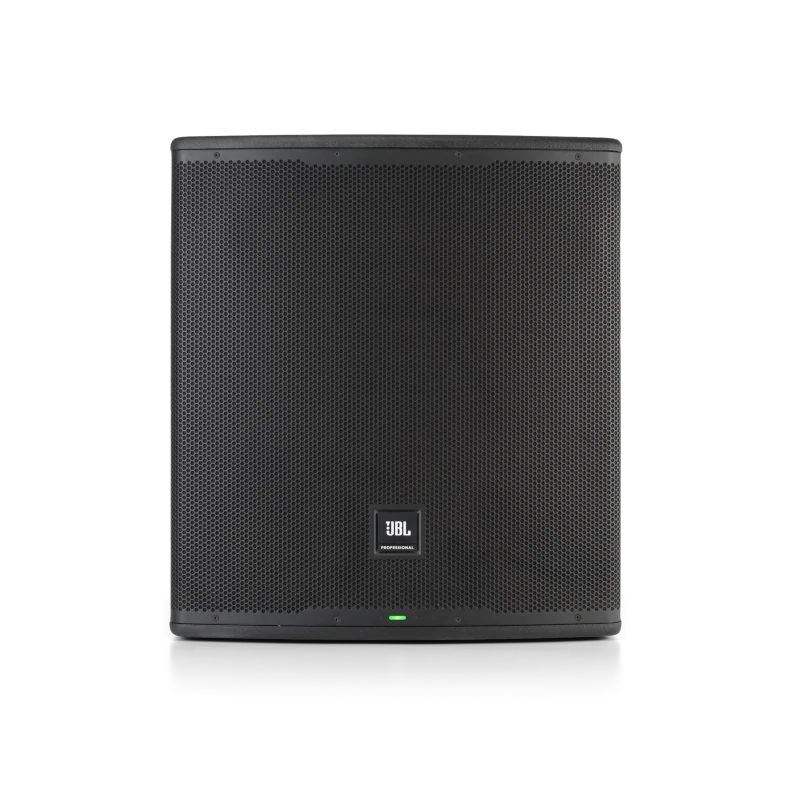

Das Gehäuse des EON718S besteht aus 18 mm starkem, Duraflex-beschichtetem Birkenholz. Die Konstruktion wird durch ein 16 Gauge perforiertes Stahlgitter mit akustisch transparentem schwarzem Stoff dahinter ergänzt. Damit kombiniert das Gehäuse die angegebene Birkenholz-Konstruktion mit einer robust ausgeführten Frontgitterkonstruktion.

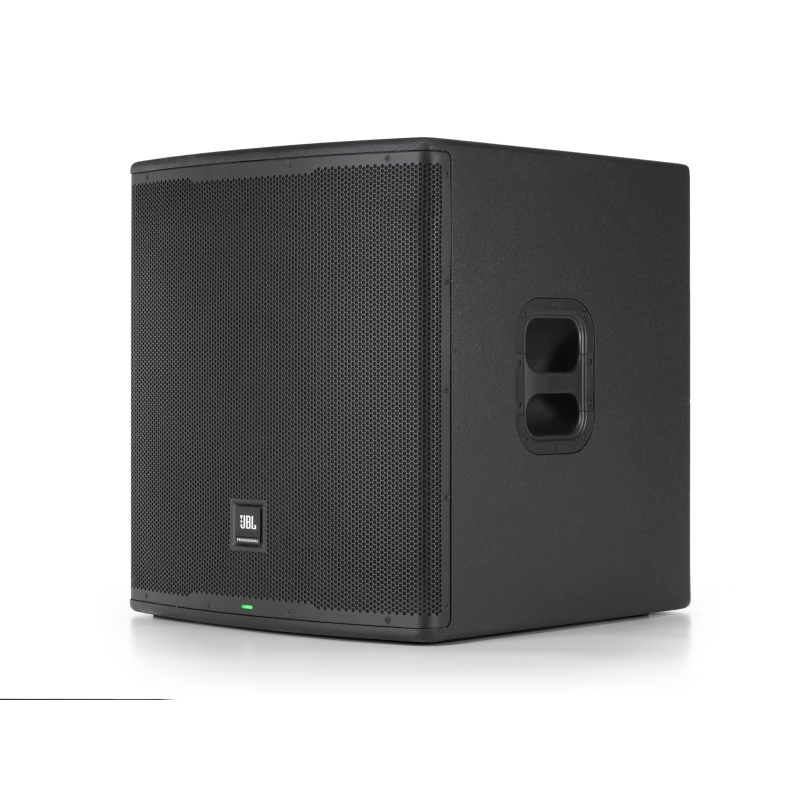

Für den Transport verfügt der Subwoofer über zwei ergonomische Griffe. Diese erleichtern die Handhabung des Lautsprechers. Zusätzlich ist ein M20-Gewindepoleinsatz vorhanden. Der Subwoofer ist außerdem so ausgelegt, dass er für die Lagerung und den Einsatz im Cardioid-Modus gestapelt werden kann.
Die Konstruktion verbindet damit mehrere für den mobilen PA-Bereich relevante Merkmale: ein 18-Zoll-Tieftonchassis, ein robustes Birkenholzgehäuse, zwei ergonomische Griffe, einen M20-Gewindepoleinsatz und die Möglichkeit zur Stapelung.
Passive Kühlung und Anzeigeelemente
Die technische Ausstattung umfasst eine passive Kühlung. Auf der Rückseite beziehungsweise am System befinden sich mehrere LED-Anzeigen. Angegeben sind eine Power-LED, eine System-Limit-LED und eine Front-LED. Diese Anzeigeelemente unterstützen die Statusdarstellung des Systems.
Der EON718S verfügt über einen AC-Eingang für 100–120 V oder 220–240 V. Damit ist die Stromversorgung entsprechend den im Datenblatt genannten Spannungsbereichen ausgelegt.
Abmessungen und Gewicht
Die Produktabmessungen des JBL EON718S sind im technischen Datenblatt mit 674 x 609 x 637 mm (H x B x T) angegeben. In der separaten Produktdimensionsgrafik wird für die Höhe 667 mm angegeben, während Breite und Tiefe mit 609 mm beziehungsweise 637 mm übereinstimmen. Aufgrund dieser Abweichung sollte für die technischen Produktdaten die im Spezifikationsteil aufgeführte Maßangabe von 674 x 609 x 637 mm verwendet beziehungsweise die Abweichung bei einer technischen Planung berücksichtigt werden.
Auch beim Gewicht enthält das Datenblatt unterschiedliche Angaben. Im Übersichtsteil wird ein Nettogewicht von 37 kg (81,6 lbs.) und ein Versandgewicht von 42,8 kg (94,4 lbs.) genannt. Im technischen Spezifikationsteil sind dagegen 35,5 kg Nettogewicht und 42,5 kg Bruttogewicht aufgeführt. Diese Abweichungen stammen aus den bereitgestellten Daten und werden daher nicht durch eine eigene Zuordnung oder Schätzung aufgelöst.
Für portable PA-Systeme und Installationen
Der JBL EON718S wurde als Bestandteil der JBL EON700 Series für portable PA-Systeme, Live-Sound-Anwendungen und installierte Anwendungen entwickelt. Seine Ausstattung verbindet einen leistungsstarken 18-Zoll-Woofer mit 1.500 Watt Peak und 750 Watt RMS, einem maximalen Schalldruckpegel von 131 dB, einem Frequenzbereich bis hinunter zu 31 Hz bei -10 dB und mehreren integrierten Signalbearbeitungs- und Steuerungsfunktionen.
Mit Advanced dbx DSP, parametrischem EQ, Polaritätsinvertierung und Speaker Delay stehen wichtige Bearbeitungsfunktionen direkt im System zur Verfügung. Der integrierte 2-Kanal-Digitalmixer, das farbig hintergrundbeleuchtete LCD-Display und die JBL Pro Connect App-Steuerung ergänzen die Bedienmöglichkeiten.
Für die Signalführung stehen zwei XLR-Combo-Eingänge und zwei XLR-M-Thru-Ausgänge zur Verfügung. Die wählbaren Crossover-Frequenzen von 80, 100 und 120 Hz ermöglichen eine Anpassung innerhalb der vorgesehenen Einstellungen.
Mit seinem 18-Zoll-718G-Woofer, dem robusten 18-mm-Birkenholzgehäuse mit Duraflex-Beschichtung, dem perforierten Stahlgitter, zwei ergonomischen Griffen und dem M20-Gewindepoleinsatz verbindet der JBL EON718S technische Ausstattung mit einer auf portable PA-Systeme ausgelegten Konstruktion. Die Möglichkeit, den Subwoofer für Lagerung und den Einsatz im Cardioid-Modus zu stapeln, ergänzt das konstruktive Konzept.
Der JBL EON718S Powered 18-inch PA Subwoofer bietet damit eine umfassend ausgestattete aktive Tieftonlösung innerhalb der EON700 Series. Die Kombination aus 18-Zoll-Woofer, 1.500 Watt Peak, 750 Watt RMS, 131 dB maximalem SPL, 31–150 Hz Frequenzbereich, wählbarer Crossover-Frequenz, Advanced dbx DSP, 2-Kanal-Digitalmixer, LCD-Display, JBL Pro Connect App, XLR-Anschlüssen, Birkenholzgehäuse und M20-Gewindepoleinsatz bildet die technische Grundlage des Systems.
