JBL SRX835P

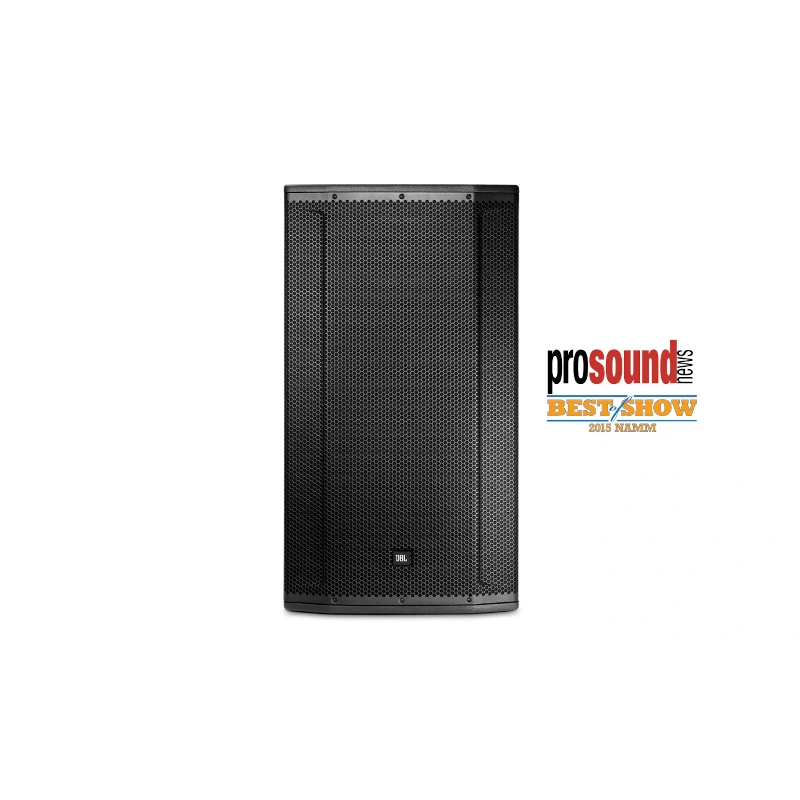

Das JBL SRX835P ist ein leistungsstarkes, aktives 15″-Dreiwege-Fullrange-System mit Bassreflexgehäuse aus der SRX800 Serie. Das System wurde für anspruchsvolle Live-Sound-Anwendungen, Touring-Einsätze und Installationen entwickelt und verbindet JBL-Lautsprechertechnologie mit einer integrierten 2.000-W-Crown-Verstärkung, leistungsfähiger DSP-Signalverarbeitung und umfangreichen Möglichkeiten zur Systemkonfiguration. Mit einer maximalen Ausgangsleistung von 137 dB Max SPL bietet das SRX835P hohe Leistungsreserven für Anwendungen, bei denen eine kraftvolle und zugleich kontrollierte Beschallung gefragt ist.

Ein wesentliches Merkmal des SRX835P ist die Dreiwege-Konstruktion. Als 15″-Fullrange-System deckt der Lautsprecher einen Frequenzbereich von 33 Hz bis 21 kHz bei -10 dB beziehungsweise 41 Hz bis 20 kHz bei -3 dB ab. Das System verfügt über eine Abstrahlung von 60° horizontal und 40° vertikal. Damit bietet es eine klar definierte Coverage für unterschiedliche Beschallungskonfigurationen. Die Kombination aus Fullrange-Wiedergabe und Dreiwege-Aufbau macht das SRX835P zu einem vielseitig einsetzbaren Bestandteil der SRX800 Plattform.

Leistungsstarke Verstärkung mit Crown DriveCore

Im SRX835P arbeitet eine integrierte Class-D-Endstufe mit 2.000 W Peak-Leistung. Die Verstärkerplattform basiert auf der proprietären Crown Front-End DriveCore Technologie. Laut Hersteller erreicht das System ein Signal-Rausch-Verhältnis von 103 dB. Dadurch stehen hohe Pegelreserven zur Verfügung, während das System auf geringe Verzerrung und klare Wiedergabe ausgelegt ist.

Für die Stromversorgung besitzt das System ein Universal Power Supply mit PFC sowie verriegelnde IEC-Netzkabel. Diese Ausführung unterstützt eine schnelle und sichere Verbindung beim Aufbau. Das ist insbesondere bei mobilen Anwendungen relevant, bei denen ein effizienter und zuverlässiger Systemaufbau eine wichtige Rolle spielt.

JBL Differential Drive und 2432H Kompressionstreiber

Bei der Treibertechnik setzt JBL auf seine patentierte Differential-Drive-Technologie. Die Ferrit-Treiber verfügen über 3″-Schwingspulen und Ferritmagnete mit reduzierter Masse. Diese Konstruktion ist laut den vorliegenden technischen Angaben auf geringeres Gewicht, höhere Belastbarkeit, besonders niedrige Verzerrungen und eine erweiterte Tieftonwiedergabe ausgelegt.

Für den Hochtonbereich kommt der JBL 2432H zum Einsatz. Dabei handelt es sich um einen Neodym-Kompressionstreiber mit 3″-Schwingspule. Der Hersteller hebt insbesondere die hohe Leistungsfähigkeit sowie eine gleichmäßige und klare Klangwiedergabe hervor. Der Mitteltonbereich basiert ebenfalls auf einer patentierten JBL-Konstruktion, bei der Kühlkörper, akustischer Hohlraum und strukturelle Unterstützung in einem Bauteil zusammengeführt werden.

Integrierter DSP für flexible Konfiguration

Das SRX835P verfügt über einen umfangreich ausgestatteten, benutzerkonfigurierbaren DSP. Die Signalverarbeitung basiert auf einem integrierten 400-MHz-Sharc-DSP. Zur Verfügung stehen unter anderem 20 PEQs, bis zu 2 Sekunden Delay, Signalgeneratoren, Eingangsmischung, Verstärkerüberwachung und 50 Benutzer-Presets.

Damit lässt sich das Lautsprechersystem an unterschiedliche Konfigurationen und Anforderungen anpassen. Zusätzlich unterstützt das SRX835P die V5 JBL Tunings, wodurch eine Kompatibilität mit den Vertec- und VTX-Touring-Systemen gegeben ist. Ein integriertes LCD-Display erleichtert die Einrichtung und Konfiguration direkt am Gerät. Die Beschriftung auf der Rückseite ist zusätzlich fluoreszierend ausgeführt, sodass wichtige Bedienelemente und Parameter auch bei schlechten Lichtverhältnissen besser erkennbar sind.

HiQnet-Netzwerksteuerung

Ein weiterer Schwerpunkt des SRX835P ist die integrierte HiQnet-Netzwerkanbindung. Dadurch kann die Konfiguration eines SRX800-Systems über ein Netzwerk vereinfacht werden. Für die kabelgebundene Steuerung steht ein Ethercon-Anschluss zur Verfügung. Darüber hinaus unterstützt das System die Verwendung eines externen Wireless-Routers.

Für die Steuerung und Konfiguration werden Audio Architect, die HiQnet Motion Control iOS App sowie eigenständige Anwendungen für iOS und Android genannt. Dadurch stehen unterschiedliche Möglichkeiten zur Verfügung, um die Systemkonfiguration entsprechend der jeweiligen Anwendung vorzunehmen.

Umfangreich ausgestattetes Anschlussfeld

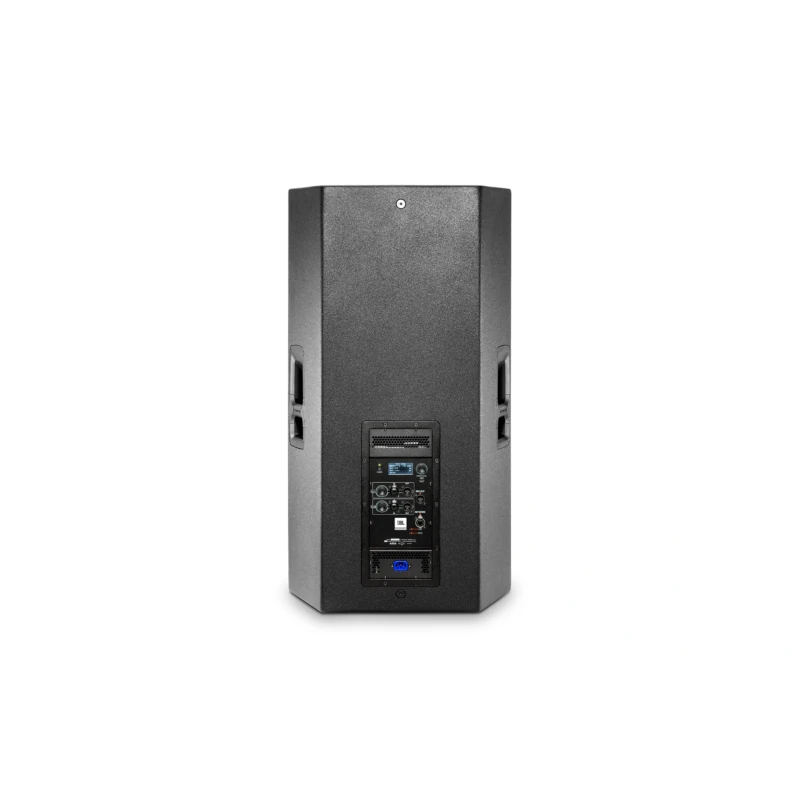

Das Backpanel des SRX835P wurde auf eine flexible Signalführung ausgelegt. Es verfügt über zwei XLR-1/4″-Kombinationseingänge, die jeweils für Mikrofon- oder Line-Signale ausgewählt werden können. Zusätzlich besitzt jeder Eingang einen eigenen Direct Out. Für Mischanwendungen steht außerdem ein separater Mix Out zur Verfügung.

Ein Master-Volume-Regler ermöglicht die Einstellung des Gesamtpegels. Zusammen mit dem integrierten LCD-Display und der gut sichtbaren Rückseitenbeschriftung ergibt sich ein Anschluss- und Bedienkonzept, das auf eine übersichtliche Einrichtung des Systems ausgelegt ist.

Flexible Einsatzmöglichkeiten

Das SRX835P ist Bestandteil einer Plattform, deren verschiedene Fullrange- und Subwoofer-Modelle miteinander kombiniert werden können. Das System kann beispielsweise einzeln auf einem Stativ für Beschallungsaufgaben eingesetzt werden. Ebenso ist eine Fullrange-Stereo-Konfiguration mit zwei Topteilen und einem Subwoofer vorgesehen, beispielsweise für Live-Performance- oder DJ-Anwendungen.

Darüber hinaus unterstützt die SRX800 Plattform den Einsatz als Bodenmonitor. Die Topteile können außerdem für Installationen beziehungsweise in Veranstaltungsstätten und Houses of Worship aufgehängt werden. Für die Montage stehen unter anderem M10-Aufhängepunkte, indexierte Füße sowie Pole- und Stativaufnahmen zur Verfügung. Dadurch lässt sich das SRX835P innerhalb der vorgesehenen Systemkonfigurationen flexibel positionieren.

Konstruktion und Transport

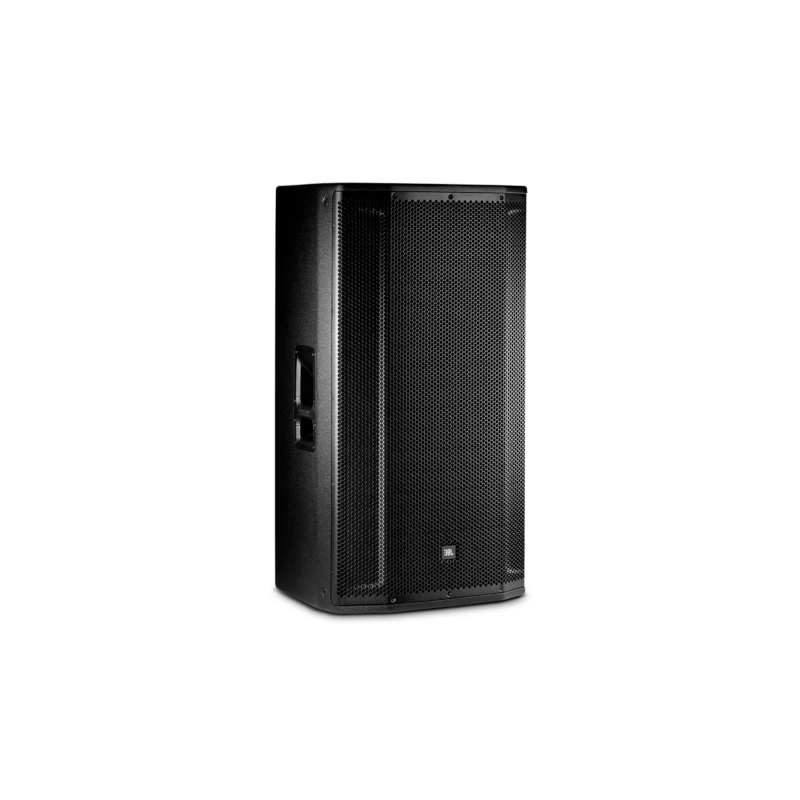

Bei einem leistungsfähigen aktiven Dreiwege-System spielt auch die Handhabung eine wichtige Rolle. Das SRX835P besitzt ergonomisch gestaltete Griffe, die eine komfortablere Handhabung unterstützen sollen. Mit einem Nettogewicht von 38,6 kg beziehungsweise 85 lb ist das System für seine Leistungsklasse vergleichsweise klar als leistungsorientiertes Beschallungssystem ausgelegt.

Die Abmessungen betragen 984 × 544 × 476 mm (H × B × T). Das Gehäusekonzept wurde laut Hersteller auf Robustheit und den anspruchsvollen Einsatz im professionellen Audiobereich ausgelegt. Die Kombination aus stabiler Konstruktion, integrierter Verstärkung, DSP und umfangreicher Anschluss- und Steuerungstechnik ermöglicht dabei eine kompakte Systemlösung, bei der wesentliche Komponenten bereits im Lautsprecher integriert sind.

Technische Eckdaten im Überblick

Das JBL SRX835P bietet eine maximale Ausgangsleistung von 137 dB SPL, einen Frequenzbereich von 33 Hz bis 21 kHz (-10 dB) und 41 Hz bis 20 kHz (-3 dB). Die Abstrahlung beträgt 60° × 40°, die Verstärkerklasse ist Class D und die Leistungsangabe liegt bei 2.000 W Peak. Mit seinen 38,6 kg und den Abmessungen von 984 × 544 × 476 mm verbindet das System eine umfangreiche Ausstattung mit der für professionelle Beschallungsaufgaben erforderlichen Leistungsfähigkeit.

Besonders charakteristisch ist die Verbindung aus 15″-Dreiwege-Fullrange-Konzept, JBL Differential Drive, JBL 2432H Kompressionstreiber, Crown DriveCore, integriertem 400-MHz-Sharc-DSP, 50 User-Presets und HiQnet-Netzwerksteuerung. Damit bietet das JBL SRX835P innerhalb der SRX800 Serie eine leistungsorientierte Komplettlösung für Anwender, die hohe Pegel, flexible Konfiguration und umfangreiche Steuerungsmöglichkeiten in einem aktiven Lautsprechersystem kombinieren möchten.
