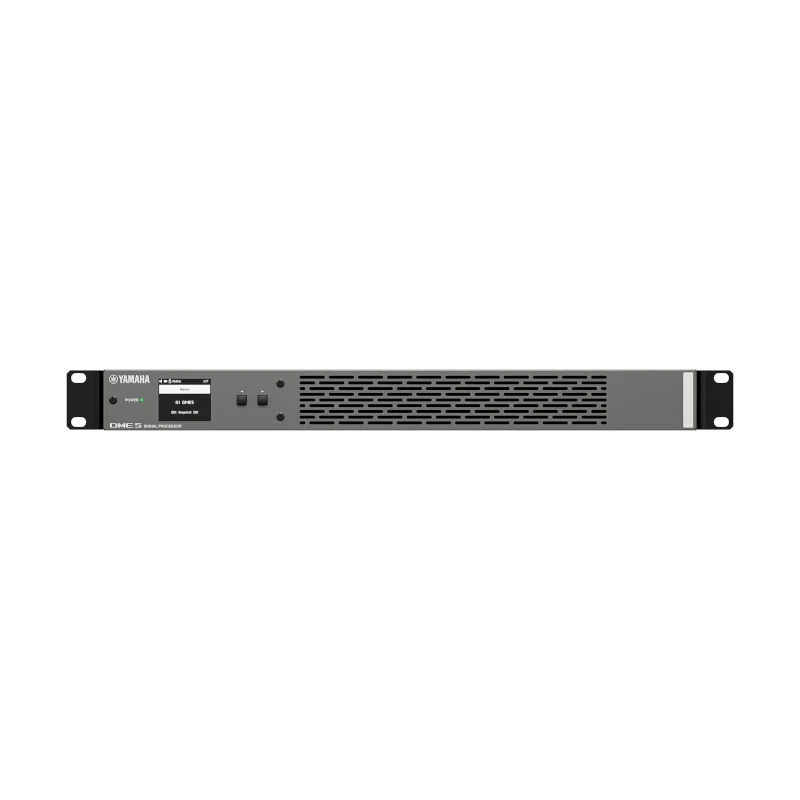

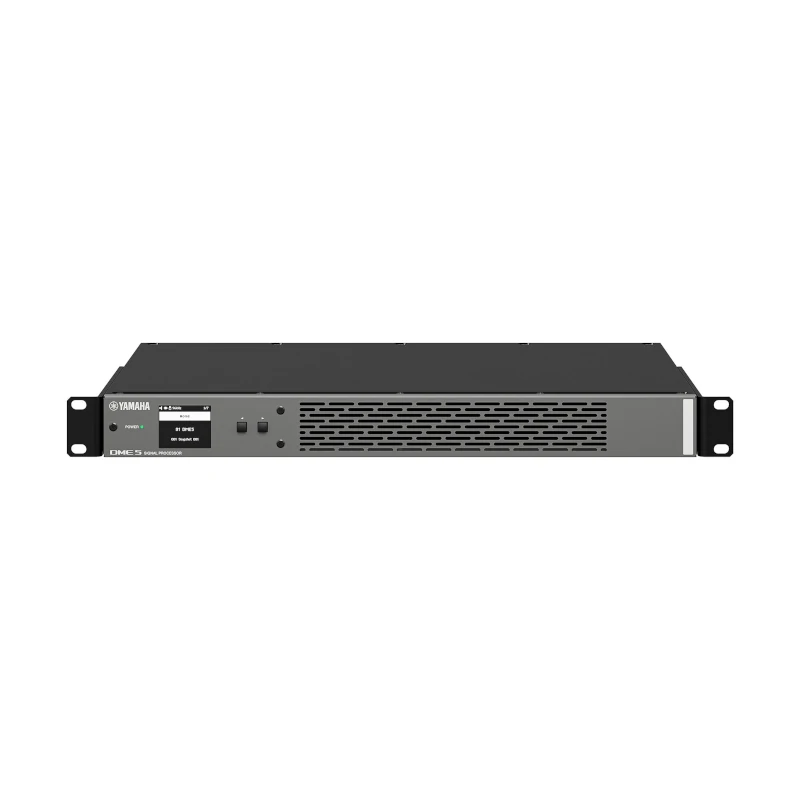

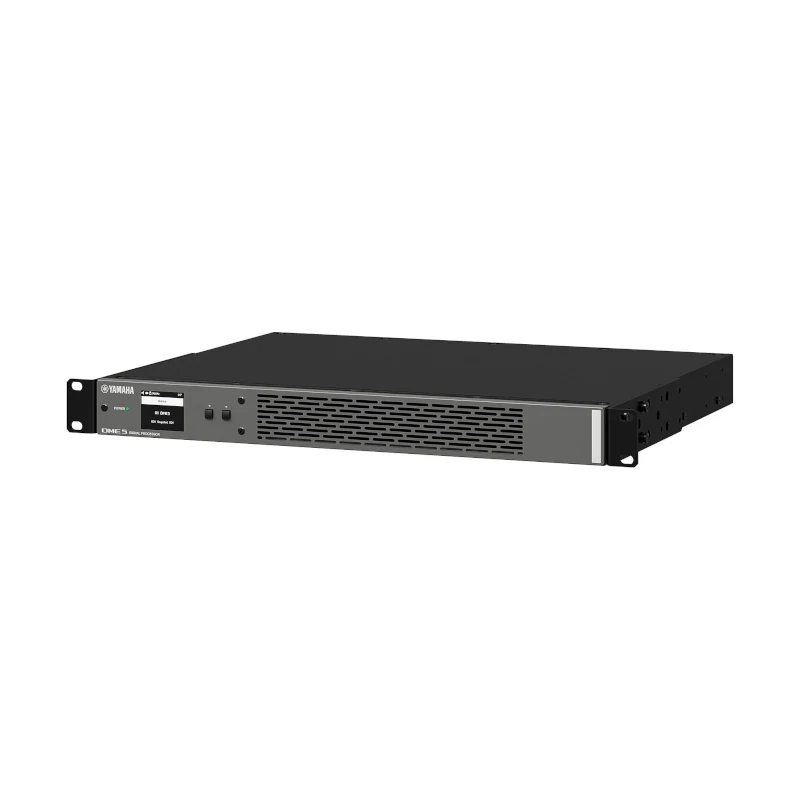

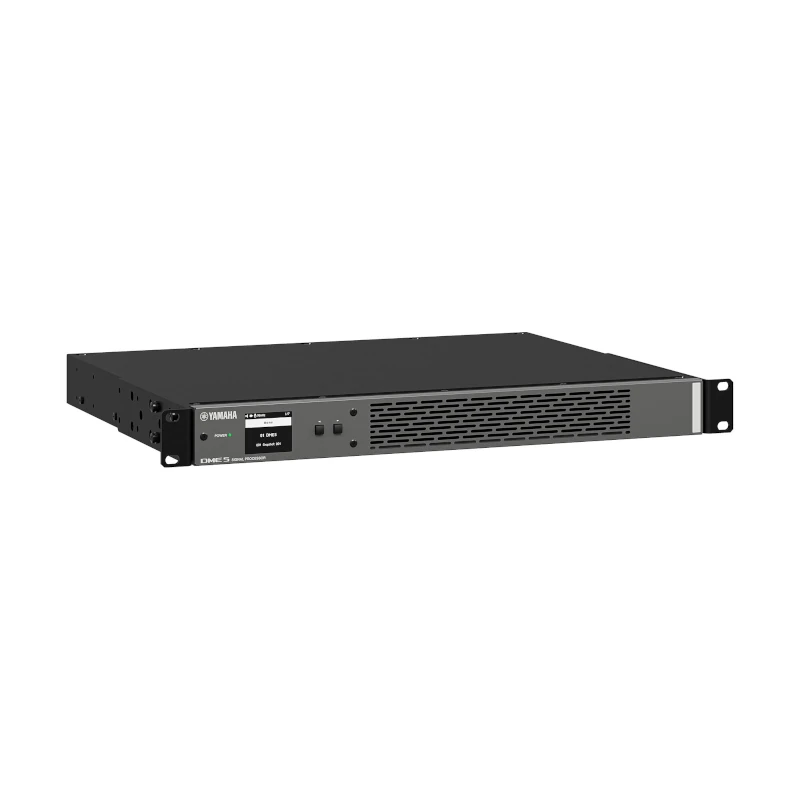

Yamaha DME5 Signalprozessor – flexible Audiobearbeitung für professionelle Systeme
Der Yamaha DME5 ist ein leistungsfähiger digitaler Signalprozessor mit frei konfigurierbarer Architektur für professionelle Audiosysteme. Das Gerät wurde darauf ausgelegt, Audiosysteme flexibel an unterschiedliche Anforderungen anzupassen. Durch die freie Anordnung und Konfiguration der internen Signalverarbeitung sowie der Routing-Strukturen lässt sich der DME5 entsprechend der jeweiligen Systemanforderungen einrichten. Damit eignet sich der Signalprozessor für Audio- und Commercial-Systeme, bei denen eine umfangreiche Verarbeitung, flexible Signalwege und vielseitige Steuerungsmöglichkeiten gefragt sind.
Umfangreiche Ein- und Ausgänge
Für die analoge Anbindung stellt der Yamaha DME5 insgesamt 8 analoge Eingänge und 4 analoge Ausgänge bereit. Ergänzt wird diese Ausstattung durch 4 flexible I/O-Kanäle. Jeder dieser Kanäle kann als Eingang oder Ausgang konfiguriert werden und ist jeweils exklusiv für eine dieser Funktionen nutzbar. Dadurch lässt sich die analoge Ein- und Ausgangskonfiguration an die Anforderungen des jeweiligen Audiosystems anpassen.
Eine zentrale Rolle spielt außerdem die integrierte Dante-Schnittstelle. Der DME5 unterstützt bis zu 64 Eingangskanäle und 64 Ausgangskanäle über Dante. Die Dante-Schnittstelle arbeitet mit Abtastraten von 48 kHz und 96 kHz und unterstützt eine Bit-Tiefe von 24 Bit oder 32 Bit. Für die Netzwerkanbindung stehen zwei RJ-45-Anschlüsse für PRIMARY und SECONDARY zur Verfügung. Diese können unter anderem für Redundanz oder eine Daisy-Chain-Verbindung eingesetzt werden.
Umfangreiche Signalverarbeitung
Die Architektur des DME5 ermöglicht eine freie und flexible Gestaltung der internen Signalverarbeitung. Über die Software ProVisionaire Design können Audiokomponenten flexibel angeordnet und interne Parameter entsprechend den Systemanforderungen angepasst werden. Unterstützt werden zahlreiche Komponenten für die Planung und Verarbeitung von Audiosystemen.
Zu den im Datenblatt genannten Verarbeitungsfunktionen gehören unter anderem Matrix Mixer, EQ, Delay, Compressor, Gate, Automixer, Speech Privacy und Room Combiner. Darüber hinaus verfügt der DME5 über integrierte Lösungen wie einen Dugan Automixer, einen Acoustic Echo Canceller und eine Delay Matrix. Diese Funktionen erweitern die Möglichkeiten bei der Konfiguration komplexerer Audiosysteme und erlauben eine gezielte Bearbeitung und Verteilung der Audiosignale.
Die interne Verarbeitung ist mit 48 kHz und 96 kHz möglich. Bei einer Abtastrate von 96 kHz beträgt die Latenz vom Eingang zum Ausgang weniger als 3 ms. Damit bietet der DME5 eine für das Datenblatt spezifizierte geringe Signalverzögerung.
USB-Schnittstellen für Audio und Wiedergabe
Der Yamaha DME5 verfügt über zwei USB-Type-C-Schnittstellen mit unterschiedlichen Aufgaben. Über USB TO HOST kann das Gerät direkt mit einem Computer verbunden werden. Die Schnittstelle arbeitet als 2-In/2-Out-Audiointerface mit einer Abtastrate von 48 kHz.
USB TO DEVICE ermöglicht dagegen die Verbindung mit einem externen USB-Speicher. Über diese Schnittstelle können Stereo-Audiodateien im WAV- oder MP3-Format wiedergegeben werden. Für WAV-Dateien werden Abtastraten von 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz sowie Bit-Tiefen von 16 Bit, 24 Bit und 32 Bit unterstützt. MP3-Dateien können mit Abtastraten von 32 kHz, 44,1 kHz und 48 kHz sowie Bitraten von 32, 64, 128, 192 und 320 kbps verarbeitet werden.
Netzwerksteuerung und individuelle Kontrollmöglichkeiten
Neben der Audiobearbeitung bietet der DME5 umfangreiche Möglichkeiten zur Fernsteuerung und Systemkontrolle. Die Netzwerksteuerung kann über TCP/IP und OSC erfolgen. Zusätzlich verfügt das Gerät über eine External-Event-Funktion, mit der Drittgeräte über TCP/UDP gesteuert werden können.
Ein Control Layer ermöglicht die Programmierung komplexer, individueller logischer Abläufe. Für die Systemsteuerung stehen unter anderem die ProVisionaire Design Software, ProVisionaire Control PLUS und ProVisionaire Kiosk zur Verfügung. Ergänzend können die separat erhältlichen Controller MCP1 und MCP2-US/EU eingesetzt werden. Für eine intuitive Bedienung über einen Touchscreen ist außerdem der separat erhältliche TCD10 vorgesehen. Dieser ermöglicht die Steuerung von ProVisionaire Kiosk auf dem DME-Server über einen Browser.

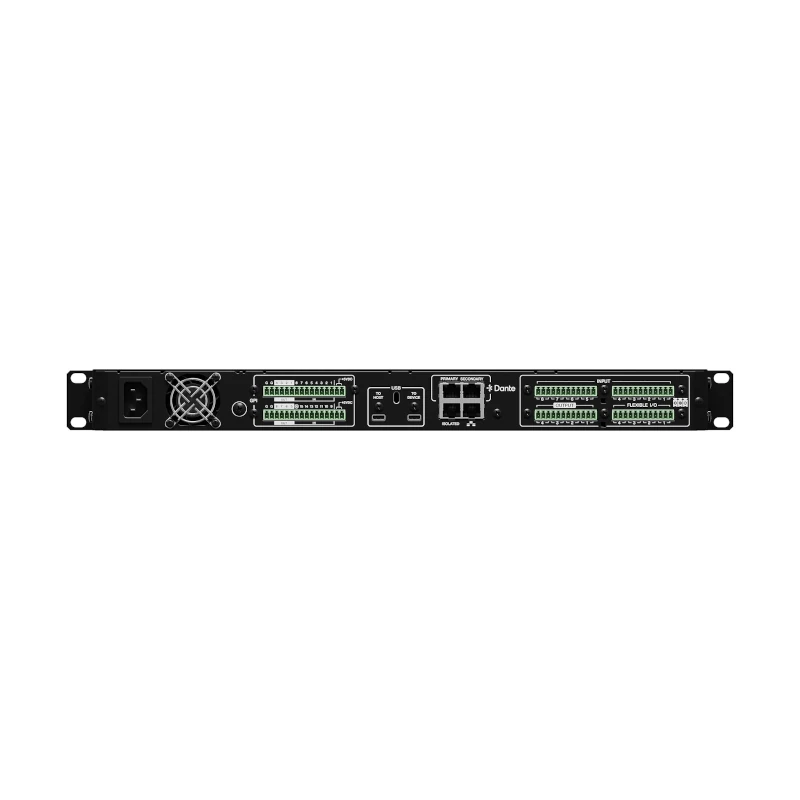

GPI-Anschlüsse und Systemintegration
Für externe Steuerungsaufgaben verfügt der DME5 über GPI-Anschlüsse. Insgesamt stehen 16 GPI-Eingänge und 8 GPI-Ausgänge über zwei 16-polige Euroblock-mini-Anschlüsse zur Verfügung. Dadurch kann der Signalprozessor in Steuerungskonzepte eingebunden werden, bei denen externe Signale für die Kontrolle des Systems genutzt werden.
Die analogen Audioanschlüsse werden ebenfalls über Euroblock-mini-Steckverbinder realisiert. Für die analogen I/Os stehen vier 12-polige Euroblock-mini-Anschlüsse zur Verfügung. Die Netzwerk- und Dante-Anbindung erfolgt über RJ-45-Anschlüsse.
Für professionelle Audioinstallationen ausgelegt
Der DME5 ist als 19-Zoll-Rackmount-Signalprozessor mit einer Bauhöhe von 1 HE ausgeführt. Mit Abmessungen von 480 × 44 × 359 mm und einem Gewicht von 4,0 kg lässt sich das Gerät in entsprechende Rack-Systeme integrieren. Die Stromversorgung erfolgt über eine universelle AC-Versorgung mit 100 bis 240 V bei 50/60 Hz. Die Leistungsaufnahme beträgt 60 W.
Zur Kühlung ist ein Lüfter mit variabler Geschwindigkeit integriert. Die Luftführung erfolgt von vorne nach hinten. Für den Betrieb bei einer Umgebungstemperatur von 40 °C ist ein NC-Wert von 25 bis 30 angegeben, während bei einer Betriebstemperatur von 25 °C ein NC-Wert von 20 bis 25 spezifiziert ist.
Der zulässige Betriebstemperaturbereich liegt bei 0 °C bis 40 °C, während das Gerät bei Temperaturen von -20 °C bis 60 °C gelagert werden kann.
Fazit
Der Yamaha DME5 verbindet umfangreiche analoge und digitale Anschlussmöglichkeiten mit einer frei konfigurierbaren Architektur für die Signalverarbeitung. Besonders charakteristisch sind die Kombination aus 8 analogen Eingängen, 4 analogen Ausgängen und 4 flexibel konfigurierbaren I/O-Kanälen sowie die 64×64-Kanal-Dante-Schnittstelle für 48-kHz- und 96-kHz-Systeme. Hinzu kommen USB-Audio, die Wiedergabe von WAV- und MP3-Dateien, integrierte Funktionen wie Dugan Automixer und Acoustic Echo Canceller sowie umfangreiche Netzwerk- und Steuerungsmöglichkeiten. Die Konfiguration über ProVisionaire Design und die verfügbaren Steuerungsoptionen machen den DME5 zu einer flexiblen Plattform für professionelle Audio- und Commercial-Systeme, deren Signalverarbeitung und Steuerung an die jeweiligen Systemanforderungen angepasst werden sollen.
